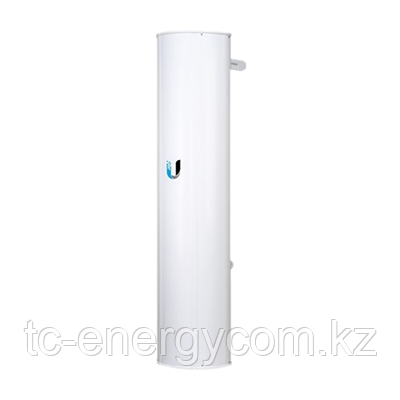

Антенна AirPrism 5AC-90-HD относится к секторному типу и имеет диаграмму направленности, суммарно равную 90° в горизонтальной плоскости. Главной особенностью новой антенны является возможность использования до 3 точек доступа одновременно. При этом каждая из Rocket 5AC PRISM получает собственный сектор охвата, составляющий 30 градусов. Таким образом достигается идеальная согласованность работы всей системы.
Точки доступа не создают перекрестные помехи и работают в строго заданной индивидуальной зоне. Коэффициент усиления новой антенны достигает 22 dBi, поляризация двойная линейная. Для подключения точек доступа используются 6x RP-SMA male разъемов.
AirPrism Sector 5AC-90-HD имеет солидные размеры, ее длина достигает 1.3 метра при весе 13.1 кг. Тем не менее, антенна имеет высочайшую прочность, выдерживая ураганные порывы ветра скоростью до 200 км/час.
Диапазон эксплуатационных температур (от - 40 до + 80 градусов) позволяет эксплуатировать антенну в самых суровых условиях без опасений за ее работоспособность, а благодаря оригинальной платформе крепления для Rocket 5AC PRISM, точки доступа не только просто и надежно крепятся к корпусу антенны, но и получают дополнительную защиту от повреждений в виде специального пластикового кожуха.
Комплект поставки:
- Антенна;
- Набор креплений;
- Документация.
Область применения:
- Организация высокопроизводительных секторных базовых станций.
Технические характеристики:
|
Размеры
|
322.6x201.5x1300 мм
|
|
Вес
|
13.1 кг
|
|
Частотный диапазон
|
5.15 - 5.85 ГГц
|
|
Усиление
|
22dBi
|
|
Угол излучения при горизонтальной поляризации в горизонтальной плоскости
|
3x30°(6 дБ)
|
|
Угол излучения при вертикальной поляризации в горизонтальной плоскости
|
3x30°(6 дБ)
|
|
Угол излучения при вертикальной поляризации в вертикальной плоскости
|
8°
|
|
Угол излучения при горизонтальной поляризации в вертикальной плоскости
|
2°
|
|
КСВн
|
1.75:1
|
|
Поляризация
|
Двойная линейная
|
|
Подавление взаимных помех
|
мин. 30 дБ
|
|
Разъемы
|
6xRP-SMA male
|
|
Совместимые устройства
|
Rocket5ac Prism (R5AC-PRISM)
|
|
Сопротивление ветру до
|
534 Н при 200 км/ч
|
|
Максимальная скорость ветра
|
200 км/ч
|
|
Крепление
|
Universal Pole Mount, Rocket Bracket и Weatherproof RF Connectors
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|
Сертификаты
|
CE, FCC, IC
|
