Адаптерные планки SC, FC/ST в комплект поставки не входят.
Стоечный оптический кросс SNR-ODF-24R-T используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

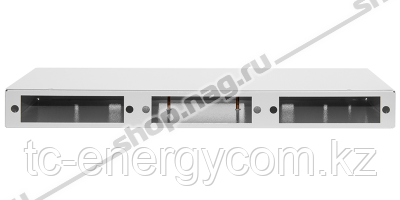

Конструктивно кросс представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термоусадочных гильз (КДЗС).
Кросс имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST, которые заказываются отдельно.
Особенности кроссов:
- Корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- Возможность замены сменных адаптерных планок;
- Регулировка кронштейнов для крепления к стойке по глубине на 3 положения.
Конструкция данного оптического кросса позволяет осуществлять быстрый и качественный монтаж оптических сетей.
Технические характеристики:
| Параметры |
Значение |
| Тип кросса |
стоечный |
| Высота, U |
1 |
| Количество оптических портов |
до 24 |
| Тип портов (в зависимости от устанавливаемой адаптерной планки) |
FC/ST, SC/LC Duplex |
| Количество кабельных вводов |
1 |
| Максимальное количество устанавливаемых адаптерных планок |
3 |
| Рекомендуемые сплайс-кассеты |
FT-U-16 / FT-U-01 |
| Толщина металла, мм |
0,5 |
| Уровень защиты |
IP 22 |
| Габаритные размеры, мм |
ширина - 408;
глубина - 223;
высота - 43. |
| Вес, кг |
1,7 |
Комплект поставки:
| Наименование |
Количество |
| Корпус |
1 |
| Крышка кросса |
1 |
| Кронштейн крепления |
2 |
| Барашки металлические для крепления сплайс-кассеты |
2 |
| Пластиковые стяжки |
2 |
| Болты крепления |
12 |
| Пластиковая клипса для оптических кроссов SNR-ODF |
6 |
