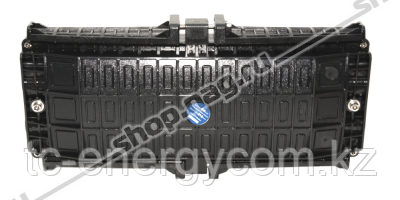

Проходная горизонтальная муфта для волоконно-оптического кабеля SNR-FOSC-E (GJS-6002, GPJ-E) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.
Основные особенности:
- Возможность отвода волокон для сварки без разрыва основного магистрального кабеля (MASS-порт, проходная муфта);
- Продуманное внутреннее устройство;
- Простота, быстрота установки и фиксации волокон;
- Простота повторного доступа в муфту, не требующая дополнительного инструмента;
- Расширенное внутреннее пространство для укладки кабеля;
- Сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°;
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
- Простота добавления и удаления сплайс-кассет;
- Оригинальное устройство герметизации муфты;
- Установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.;
- Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;
- Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.
Обучающее видео:
Технические характеристики:
| Параметры |
Значение |
| Количество вводов |
6 (по 3 с каждой стороны) |
| Количество стыкуемых кабелей |
3 |
| Допустимый диаметр вводимых кабелей, мм |
16~23 (2 - Ø16, 2 - Ø20, 2 - Ø23) |
| Диаметр кабельных вводов,мм |
2 - Ø16, 2 - Ø20, 2 - Ø23 |
| Максимальное количество / тип используемых сплайс-кассет |
4/SNR-TR-E/B/J |
| Количество соединяемых волокон |
48/96 в два этажа |
| Температура эксплуатации, t °С |
-40 ÷ +65 |
Температура хранения и транспортировки,
t °С |
-50 ÷ +70 |
| Габаритные размеры, мм |
450 х 216 х 110 |
| Вес, кг |
3,0 |
Комплект поставки:
| Наименование |
Количество |
| Корпус из высокопрочного пластика |
1 шт |
| Герметизирующая прокладка |
1 шт |
| Оригинальный патентованный механизм герметизации |
1 шт |
| Механизм фиксации оптического кабеля |
1 шт |
| Сплайс-пластина SNR-TR-E/B/J |
4 шт |
| Установочный инструмент |
1 шт |
| Болт заземления |
1 шт |
| Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС |
1 комплект |
