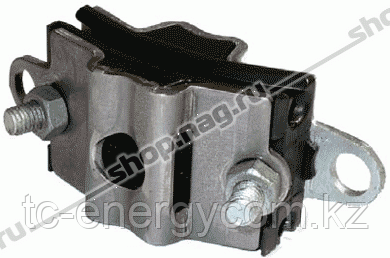

Зажим (подвес) поддерживающий SNR-PP1-3034

Зажим (подвес) поддерживающий SNR-PP1-3034 с двумя канавками, диаметр зажимаемого элемента 4~5 мм / 6~9 мм.

Поддерживающие зажимы используются для подвеса самонесущих оптических кабелей ADSS и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта),
элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°.

SNR-PP1-3034 состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз.

Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта (М14х225 / М16х250).

Изделие является функциональным аналогом Telenco SC30/34.

Основные особенности :

• Зажим SNR-PP1-3034 имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9 мм (4-5 мм в малой и 6-9 мм в большой);
• Зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
• Винты затягиваются с помощью шестигранного ключа;
• Пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
• Стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
• Детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

Технические характеристики:
