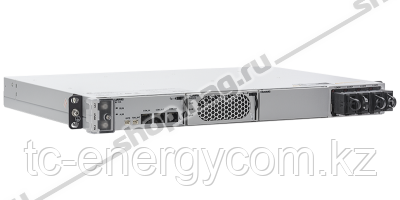

Система электропитания постоянного тока Huawei ETP48100-B1 1U, 48V, 2x25A.
Huawei ETP48100-B1 1U, 48V, 1x50A модульный преобразователь переменного тока AC/DC.
ETP48100-B1 предназначен для преобразования 220В сети общего пользования в постоянное напряжение -48В. Возможность использования двух внутренних блоков питания предоставляет на выходе ток до 100А \ -48В. Все функциональные блоки имеют стандартный размер в 1U и могут быть установлены в 19-дюймовую стойку, либо шкаф.
Особенности:
- Широкий диапазон входного напряжения (от 100В до 240В);
- Широкий диапазон рабочей температуры (от -40°С до +75°С);
- Возможность горячей замены блоков выпрямителя, обеспечивает простоту установки и обслуживания;
- Стандартная конструкция отлично подходит для различного применения;
- Компактный дизайн, экономит место и стоимость упаковки;
- Высокая эффективность работы выпрямителя (>96%) позволяет экономить электроэнергию;
- Поддержка мониторинга окружающей температуры;
- 2 слота под блоки питания по 50A каждый;
- 1 слот под модуль мониторинга;
- 4 выхода для нагрузки (Load1 - 25A), (Load2 - 25A), (Load3 - 25A), (Load4 - 25A).
Варианты применения:
- Локальная сеть доступа;
- Сеть передачи данных;
- Коммуникационная сеть предприятия.
Технические характеристики:
| Устройство |
ETP48100-B1 |
| габариты |
442мм(Д)х255мм(Ш)х1U(В) |
| вес |
Менее 9кг (полная комплектация) |
| охлаждение |
Воздушное, при помощи куллеров |
| Установочные характеристики |
Установка в 19-дюймовую стойку |
| Подключение кабеля |
Питание выпрямителя и питание нагрузки с фронтальной стороны |
| обслуживание |
Доступ ко всем компонентам с фронтальной стороны |
| Уровень защиты |
IP20 |
| AC питание |
| Входное напряжение |
220В одна фаза |
| частота |
45-65Гц. Номинальное 50Гц и 60Гц |
| DC питание |
| Выходное напряжение |
От -42до -58В. Номинальное значение 53.5В |
| Максимальная нагрузка |
4,8кВт |
| Защита нагрузки |
Предохранитель 30А (4шт) |
| Характеристики окружающей среды |
| Рабочая температура |
-40ºC~+65ºC |
| Температура хранения |
-40ºC~+70ºC |
| Рабочая влажность |
5%~95% (без конденсата) |
| высота |
0 ~ 4000 м (если высота находится в диапазоне от 2000 м до
4000 м, максимальная рабочая температура уменьшается на
1ºC по мере увеличения высоты на 200 м.) |
| Выпрямитель |
| Номинальная мощность |
2400W (1шт)
4800W (2шт) |
| Входящее напряжение |
100В-240В
Номинальное 220В |
| Рабочая температура |
-40ºC ~ + 75ºC
(Снижение производительности выше 65ºC) |
| габариты |
105мм(Д)х283мм(Ш)х1U(В) |
| охлаждение |
Принудительное охлаждение кулером |
| PowerFactor |
≥0.99 |
| Коэф. Нелинейных искажений |
≤5% |
| масса |
≤1,6кг |
| Контроллер |
| тип |
PMU11A |
| Входной сигнал |
2 цифровых порта (вход\выход) для подключения в шину нескольких систем |
| коммуникации |
RS485 |
Дополнительное описание:
| Входящее напряжение: |
220 V AC диапазон входных напряжений 100 V AC - 240V AC |
| Частота сетевого напряжения: |
45 Hz - 65 Hz |
| Выходное напряжение: |
диапазон выходного напряжений -42 V DC -58 V DC, номинальное 53.5В |
| Выходной ток: |
до 100 A (при использовании 2х блоков питания) |
| Защита от перепадов напряжения: |
2 kV в дифференциальном режиме |
| 4 kV в обычном режиме |
