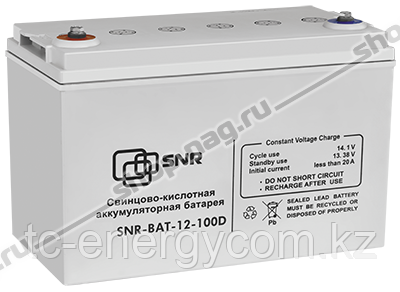

АКБ 12В, 100Ач, 4.2 mΩ, Максимальный ток разряда: 620 A (5 сек), Максимальный ток заряда: 20 A, Вес: 30 кг, Тип клемм: M6.
Свинцово-кислотный герметичный необслуживаемый аккумулятор для ИБП с регулируемым клапаном VRLA (Valve-Regukated Lead-Acid) с внутренней рекомбинацией газа и абсорбированным электролитом (технология AGM Absorbent Glass Mat) с номинальным напряжением 12 вольт и емкостью 100Ач (20ч).
Данная аккумуляторная батарея (АКБ) используется:
- В системах, обеспечивающих энергопитание ответственных энергопотребителей в случае сбоя энергоснабжения. Т.е. пока напряжение есть – аккумуляторы находятся в режиме зарядки или компенсации саморазряда. Как только напряжение пропало – за счет емкости аккумуляторов начинает питаться нагрузка;
- В системах питающихся от 6, 12 и т.д. вольт постоянного тока и требующих мобильности. Это могут быть приборы поискового, медицинского или иного назначения.
Батарея не требует обслуживания в течение всего срока службы и обеспечивает высокую безопасность во время эксплуатации. Герметичная конструкция батареи позволяет транспортировать ее любым видом транспорта.
Применение:
- Источники бесперебойного питания;
- Телекоммуникационное оборудование;
- Системы аварийного освещения;
- Охранно-пожарные системы;
- Медицинская техника.
Конструкция аккумулятора: Многослойная технология, ячеистая конструкция батареи, специальный клей, обеспечивает компактность и защиту от вибраций и ударов.
Материал корпуса: Корпус и крышка батареи изготовлены из негорючего ударопрочного пластика ABS.
Защитный клапан: Клапан выполнен пожаровзрывобезопасными.
Сепаратор: Сепаратор между положительными и отрицательными пластинами выполнен из тонкого стекловолокна. Обеспечивает низкое сопротивление при разрядах большим током.
Пластины батареи: Пластины батареи прямоугольной формы. Благодаря применению специальной структуре и особого сплава, увеличивается плотность энергии на единицу массы и объема, а также повышается срок службы батареи.
Электролит: Электролит высокой степени очистки содержит добавки, улучшающие разрядные характеристики.
Соединение пластин в блоки: Специальная форма сепаратора позволяет плотно компоновать пластины. Эластичность материала обеспечивает равномерный контакт с пластинам, тем самым обеспечивается однородность электрохимических параметров по всей площади.
Борны: Встроенные медные выводы имеют малое сопротивление и выдерживают высокий ток.
Защита от короткого замыкания: Конструкция гнезд пластин обеспечивает защиту от короткого замыкания в случае изгиба или деформации пластин, в случае горизонтального расположения батареи.
Технические характеристики:
| Модель |
SNR-BAT-12-100D |
| Номинальное напряжение |
12В |
| Емкость(25℃) |
100Ач |
| Внутреннее сопротивление (полностью заряжен 25℃) |
4.2 mΩ |
| Максимальный ток разряда |
620 A (5 сек) |
| Диапазон рабочих температур(разряд) |
-40˚C～50˚C |
| Диапазон рабочих температур(заряд) |
-20˚C～45˚C |
| Диапазон рабочих температур(хранение) |
-20˚C～40˚C |
| Рекомендуемая рабочая температура |
15˚C～25˚C |
| Максимальный ток заряда |
20 A |
| Напряжение плавающего заряда (25℃) |
13.5 В |
| Напряжение циклического заряда (25℃) |
14.1 В |
| Изменение емкости при температуре 40°C |
105% |
| Изменение емкости при температуре 25℃ |
100% |
| Изменение емкости при температуре 0℃ |
85% |
| Изменение емкости при температуре -15С |
60% |
| Размер(ВхШхГ) |
220х331х174 мм |
| Вес |
30 кг |
| Потеря ёмкость после 3 мес. хранения (20°C) |
менее 8% |
| Тип клемм |
M6 |
Дополнительное описание.
| Характеристики разряда постоянного тока (А/на ячейку, 25°C) |
|
|
|
|
|
|
|
| Напряжение АКБ /время |
15 мин |
30 мин |
1 ч |
2 ч |
3 ч |
4 ч |
5 ч |
6 ч |
8 ч |
10 ч |
| 1.65 В |
160.2 |
106.0 |
58.7 |
38.2 |
28.9 |
21.8 |
18.8 |
15.9 |
12.6 |
10.3 |
| 1.70 В |
153.2 |
102.3 |
57.0 |
37.3 |
28.3 |
21.7 |
18.4 |
15.8 |
12.5 |
10.2 |
| 1.75 В |
145.3 |
96.7 |
55.1 |
36.8 |
27.9 |
21.5 |
18.2 |
15.7 |
12.4 |
10.1 |
| 1.80 В |
134.7 |
91.5 |
54.0 |
36.4 |
27.6 |
21.2 |
18.1 |
15.5 |
12.2 |
10.0 |
| 1.85 В |
115.7 |
84.4 |
50.2 |
35.6 |
27.1 |
20.8 |
17.9 |
15.3 |
11.7 |
9.8 |
| 1.90 В |
95.7 |
74.4 |
47.4 |
33.7 |
26.2 |
20.5 |
17.6 |
14.6 |
11.5 |
9.6 |
| Характеристики разряда по мощности (Вт/на ячейку, 25°C) |
|
|
|
|
|
|
|
| Напряжение АКБ /время |
15 мин |
30 мин |
1 ч |
2 ч |
3 ч |
4 ч |
5 ч |
6 ч |
8 ч |
10 ч |
| 1.65 В |
275.9 |
189.8 |
107.7 |
72.8 |
56.1 |
43.1 |
37.3 |
31.7 |
25.2 |
20.6 |
| 1.70 В |
272.2 |
185.5 |
105.8 |
71.4 |
55.2 |
42.8 |
36.6 |
31.5 |
25.0 |
20.4 |
| 1.75 В |
264.6 |
177.7 |
104.0 |
71.0 |
54.6 |
42.6 |
36.3 |
31.3 |
24.8 |
20.2 |
| 1.80 В |
249.5 |
170.0 |
102.8 |
70.6 |
54.3 |
42.2 |
36.1 |
31.1 |
24.4 |
20.1 |
| 1.85 В |
217.8 |
160.8 |
97.0 |
69.8 |
53.8 |
41.6 |
35.9 |
30.8 |
23.6 |
19.8 |
| 1.90 В |
183.8 |
143.9 |
93.2 |
66.7 |
52.7 |
41.4 |
35.7 |
29.6 |
23.3 |
19.5 |
| Зависимость напряжения от времени разряда |
Характеристики заряда |
 |
 |
| Кривая саморазряда при различных температурах |
Зависимость ёмкости от времени хранения при различной температуре |
 |
 |
Габаритные размеры аккумулятора:
