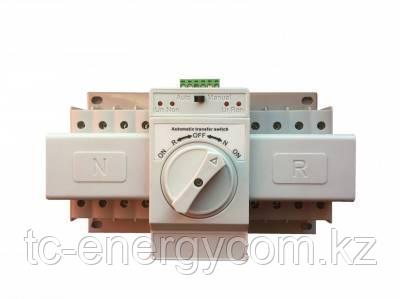

Реверсивный рубильник серии SQ3 используется для коммутации 2-х вводов в автоматическом или ручном режиме.
Предназначен для использоваться в качестве устройства Автоматического ввода резерва без применения дополнительного оборудования (генератор должен быть оснащен функцией автоматического запуска по сухому контакту).
В автоматическом режиме устройство контролирует наличие напряжения по фазе "А" каждого ввода. Приоритет на ввод "N" (normal). При исчезновении напряжения на фазе "А" ввода "N" и при наличии напряжения на фазе "А" второго ввода "R" (standby) рубильник автоматически переключит нагрузку на резервный ввод. При восстановлении напряжения на вводе "N" устройство переключит нагрузку обратно.
Технические характеристики:
| Модель |
SQ3-63 4P |
| Режим работы |
Автоматический / Ручной |
| Количество вводов |
2 |
| Количество полюсов на ввод |
4 |
| Номинальное коммутируемое напряжение, В |
230/400 |
| Номинальный коммутируемый ток на 1 полюс, А |
63 |
| Кривая срабатывания |
"С" |
| Отключающая способность автоматических выключателей, Icn |
4,5кА |
| Контроль наличия ввода |
по фазе "А" |
| Габаритные размеры Ш*В*Г, мм |
220*137*117 |
| Тип монтажа |
на стену / в щит |
| Расстояние между крепежными отверстиями, мм |
200*120 |
