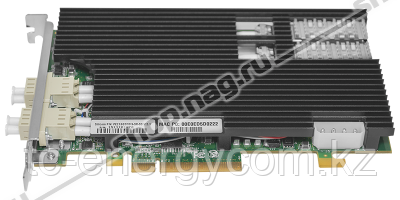

Сетевая карта 2 порта 10GBase-SR Content Director (LC, Intel 82599EB), Silicom PE210G2DBi9-SR
Сетевая карта 2 порта 10GBase-SR Content Director (LC, Intel 82599EB), Silicom PE210G2DBi9-SRВ наличии
786 600 Тг.
+77212922578
  • +77212922579
Купить

Описание

Адаптер PE210G2DBi9-SR предназначен для высокопроизводительных сетевых устройств (маршрутизатор, NAT, DPI и т.п.). Позволяет выполнять выполнять манипуляции с пакетами по заданным правилам на сетевой карте без участия хост системы.

100G Ethernet сетевая карта (NIC) Silicom построена на базе чипа Intel 82599EB и сетевого процессора (L3 routing switch), которые осуществляют первичную обработку трафика. Использование адаптера значительно снижает нагрузку на сервер, т.к. он обрабатывает только те пакеты, которые в фильтрах карты направлены на хост, маршрутизация в другой порт и блокирование пакетов осуществляется на asic`е карты.

Три режима работы карты:

  • Content Aware Bypass - в зависимости от контента (заданных фильтров) трафик маршрутизируется во второй порт или в сервер для последующей обработки;
  • Content Aware TAP - интеллектуальный съёмник трафика, все пакеты перенаправляются в соседний порт, пакеты подпадающие под заданные правила направляются в сервер;
  • Content Aware Filtering - аппаратный сетевой экран, разрешенные в правилах пакеты пропускаются в сервер, запрещенные отбрасываются ASIC'-ом.

Контроллер Intel 82599EB поддерживает апаратное укорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Основные характеристики:

  • PCI Express X8 lanes;
  • Поддержка спецификации PCI Express Base 2.0 (5GT/s);
  • Полный профиль (167.64мм X 110.16мм).

Характеристики производительности:

  • Поддержка jumbo-frame до 15.5КБ;
  • Поддержка Flow control;
  • Управление статистикой и RMON;
  • Поддержка 802.1q VLAN;
  • Аппаратная разгрузка TCP сегментации: до 256KB;
  • Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP;
  • Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов;
  • Прерывания, инициируемые сообщениями (MSI, MSI-X);
  • Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU;
  • Поддержка 16 виртуальных очередей устройств (VMDq) на порт;
  • Подеркжа Direct Cache Access (DCA);
  • Большой входящий пакетный буфер (512 КБ);
  • Большой исходящий пакетный буфер (160КБ).

Поддержка операционных систем (стандартные Intel-драйвера):

  • Linux;
  • FreeBSD;
  • VMWare.

 Технические характеристики:

Технические характеристики 10Gigabit Ethernet адаптеров
Поддерживаемые стандарты IEEE Fiber 10Gigabit Ethernet, 10GBASE-SR (850nM LAN PHY)
Скорость передачи данных 20 Gb/s в режиме full duplex на порт
Поддержка операционных систем
Поддержка операционных систем Linux
Общие технические характеристики
Тип интерфейса PCI-Express Base Specification Revision 2.0
Размер платы Standard height short add-in card 167.64мм X 110.16мм
Тип карты PCI Express X8 Lane
Напряжение PCI Express +12V +- 8%
PCI коннектор Gold Finger: X8 Lane
Контроллер Intel 82599EB
Тип крепежа Металлическая заглушка
Вес 320 г
Потребляемая мощность 21.48 W, 1.79A при 12V и 0.6A при 3.3V: все порты работают на скорости 10Gbps
Допустимая влажность 0%–90%, без конденсации
Диапазон рабочих температур 0°C - 40°C
Диапазон температур хранения -20°C – 65°C
Сертификаты EMC FCC Part 15, Subpart B Class A
Conducted Emissions
Radiated Emissions
CE EN 55022: 1998 Class A Amendments A1: 2000; A2: 2003
Conducted Emissions
Radiated Emissions
CE EN 55024: 1998 Amendments A1: 2000; A2: 2003
Immunity for ITE Amendment A1: 2001
CE EN 61000-3-2 2000, Class A
Harmonic Current Emissions
CE EN 61000 3-3 1995, Amendment A1: 2001
Voltage Fluctuations and Flicker
CE IEC 6100-4-2: 1995
ESD Air Discharge 8kV. Contact Discharge 4kV.
CE IEC 6100-4-3:1995
Radiated Immunity (80-1000Mhz), 3V/m 80% A.M. by 1kHz
CE IEC 6100-4-4:1995
EFT/B: Immunity to electrical fast transients 1kV Power
Leads, 0.5Kv Signals Leads
CE IEC 6100-4-5:1995
Immunity to conductive surges COM Mode; 2kV,
Dif. Mode 1kV
CE IEC 6100-4-6:1996
Conducted immunity (0.15-80 MHz) 3VRMS 80% A.M.
By 1kHz
CE IEC 6100-4-11:1994
Voltage Dips and Short Interruptions
V reduc >95%, 30% >95% Duration 0.5per, 25per, 250per
MTBF 37 лет
Световая индикация (LED)
Световая индикация LED (2) LEDs per port
Link: Turns on link (yellow).
ACT: Blinks on activity (green).
(1) Bi-Color LED:
Bypass: Green on Bypass, Yellow on Disconnect, off on Normal
Расположение светодиодов Светодиоды расположены на плате PCB, видны через отверстия металлического крепления карты
Разъемы 2 LC



Функциональное описание.

Карты Silicom’s 10 Gigabit Ethernet Content Aware Director предоставляет возможность интеллектуального перенаправления пакетов, при котором есть возможность создать правила на основании которых принимаются решения куда направить пакет: передать его серверу или направить в другой порт (Bypass).

Рисунок 1: Функциональная блок-диаграмма Content Aware Bypass

На Рисунке 1 представлена функциональная блок-диаграмма работы карты в режиме Content Aware Bypass:

Входящие пакеты на порту A подходят под правило и направляются в порт B, остальный пакеты отправляются на порт C (Bypass).

Входящие пакеты на порту C подходят под правило и направляются в порт  D, остальный пакеты отправляются на порт A (Bypass).

Director – Content Aware TAP

Сетевые карты Silicom Сontent Aware Director предоставляет возможность работать в режиме Content Aware TAP, в этом режиме все пакеты направляются на другой порт, а пакеты попадающие под определенное правило копируются и передаются серверу для последующей обработки.

Рисунок 2: Функциональная блок-диаграмма Content Aware TAP

На рисунке 2 представлена блок-диаграмма работы карты в режиме Content Aware TAP:
Входящие пакеты на порту A походят под правило и направляются в порты B и C (TAP), остальные пакеты отправляются на порт C (Bypass).

Входящие пакеты на порту C подходят под правило и направляются на порты D и A (TAP), остальные пакеты отправляются на порт A (Bypass).

Director – Content Filtering NIC

Сетевые карты Silicom Сontent Aware Director предоставляют возможность интеллектуального управления пакетами в режиме фильтрации: пакеты отправленные серверу, попадающие под заданное правило, фильтруются и отбрасываются (drop).

Рисунок 3: Функциональная блок-диаграмма Content Aware Filtering

На рисунке 3 представлена блок-диаграмма работы карты в режиме Content Aware Filtering:

Входящие пакеты на порту A, попадающие под правило, отправляются в порт B. Входящие пакеты в порту A, не попадающие под правило отбрасываются.

Входящие пакеты на порту C, попадающие под правило, отправляются в порт D. Входящие пакеты на порту C, не попадающие под правило отбрасываются.
