Кросс-панель тип 110 широко применяется при строительстве структурированной кабельной системы. Конструкция кроссов 110 позволяет производить монтаж каждой пары проводников отдельно, что способствует легкой и быстрой коммутации линий связи.

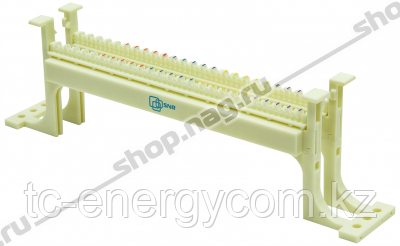

SNR-110C-WL-50P - кросс-панель с контактами IDC 110 (с ногами), предназначена для разделки в ней кабелей UTP категории 5е (максимум до 50 пар). Данная панель предназначена для настенного монтажа.
Заделка контактов производится при помощи ударного инструмента SNR-HT315DR с насадками SNR-HT-15B или SNR-HT-15D . Для удобства монтажа на контактной части панели через каждый 5 пар нанесены специальные метки.
Основные особенности:
- Обеспечение высокой надежности коммутации;
- Совместимость с кабелями категории 5е;
- Простота при сращивании кабелей;
- Возможность управлять каждой парой в отдельности;
- Идеальное решение для организации этажных узлов, точек консолидации;
- Низкая стоимость при строительстве и обслуживании.
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Технические характеристики:
| Параметры |
Описание |
| Тип монтажа |
настенный |
| Материал |
ударопрочный пластик |
| Цвет |
белый |
| Количество пар |
50 |
| Тип контактов |
IDC 110 |
| Категория |
5е |
| Исполнение |
неэкранированное |
| Соответствие стандартам |
ISO/IEC11801 класс D |
| Температура хранения, °C |
-40 ~ +70 |
| Температура монтажа, °C |
0 ~ +50 |
| Температура эксплуатации, °C |
-10 ~ + 60 |
| Габаритные размеры, мм |
272 х 85 х 45 |
| Вес, кг |
0,3 |
Комплект поставки:
| Наименование |
Количество |
| Кросс-панель типа 110 на 50 пар с ногами |
1 шт |
| Маркировочная этикетка с держателем |
1 шт |
| Соединительный блок на 4 пары |
10 шт |
| Соединительный блок на 5 пар |
2 шт |
Цветовая маркировка.
При разделке многопарных кабелей рекомендуется следовать универсальному цветовому коду, где пары маркируются двумя цветами: основным и дополнительным. Основные цвета – белый, красный, черный, желтый и фиолетовый (что бы было легче запомнить - Буратино Красил Чердак Желтым Фломастером), дополнительные – синий, оранжевый, зеленый, коричневый и серый (все в приведенном порядке). При этом первой монтируется проводник основного цвета, а второй — дополнительного. В итоге, регламентируется последовательность для 25 пар или для 50 проводников. Порядок следования пар в соответствии с цветовой кодировкой показан на рисунке.
В кабелях меньшей емкости, например 10 или 4 пары, используются цвета из начала последовательности, например в кабелях UTP 4×2 – начиная с бело-синей пары и до бело-коричневой. Кабели большей емкости обычно разбиты на десятки, и в них используются с бело-синей по красно-серую.
