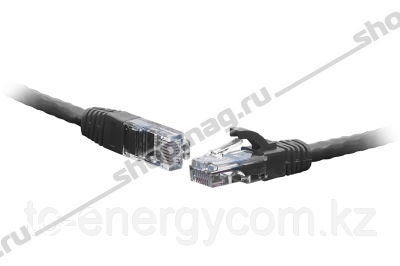

Коммутационный шнур (patching cord, патч-корд) - это отрезок многожильного кабеля симметричной парной скрутки оконеченного в заводских условиях коннекторами 8P8C/RJ45 по технологии "горячей посадки", что значительно повышает надежность и срок службы патч-корда по сравнению с кабелем оконеченным при помощи кримпера в полевых условиях.
Широко применяются для соединения линий связи с активным и пассивным сетевым оборудованием, подключением терминалов на рабочих местах и прочей сетевой коммутации.
Патч-корды серии SNR-FU4-5E поставляются стандартными длинами: 0.3м; 0.5м; 1.0м; 1.5м; 2.0м; 3.0м; 5.0м; 7.5м: 10.0м. К заказу доступны несколько вариантов цвета внешней оболочки патч-корда.
Коммутационные шнуры серии SNR-FU4-5E отвечают требованиям стандартов TIA/EIA-568, ISO/IEC 11801,ГОСТ Р 54429 и EN 50173 для компонентов локальных вычислительных сетей cat.5e (частотная полоса пропускания - 100 МГц). Оконечены с двух сторон по стандарту T568B. В конструкции коннекторов предусмотрены специальные выступы облегчающими перекоммутацию и монтаж, а также защищающие язычок коннектора от повреждений.
Для дополнительной защиты от электромагнитных помех в конструкции коммутационных шнуров серии SNR-FU4-5E применяется общее экранирование проводников и специальные экранированные коннекторы через которые происходит заземление экрана кабеля. Наличие наводок становится критичным при монтаже вблизи радио-частотного оборудования, поэтому применение экранированных патч-кордов это стандарт де-факто для строительства плотно расположенных ЦОД и подобных объектов.
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Информация о кабеле:
| Количество проводников |
8 (4 пары) |
| Тип проводника |
Многожильный (stranded) |
| Диаметр проводника |
0.48 мм |
| Количество и диаметр жил проводника |
7×0.16 мм |
| Материал жил |
Бескислородная электротехническая медь |
| Экран |
Алюминизированная полиэстерная пленка |
| Цветовая маркировка изоляции проводников |
Синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый |
| Материал изоляции жил |
PE (полиэтилен высокой плотности) |
| Материл внешней оболочки |
PVC (ПВХ, поливинилхлорид) Ø6.0±0.2 мм |
| Цвет внешней оболочки |
Чёрный |
Информация о разъемах:
| Тип разъема |
8P8C/RJ-45 — 8P8C/RJ-45, экранированные |
| Материал контактов |
Фосфотированныя бронза с золотым напылением 1.25 мкд |
| Количество подключений* |
≥ 750 циклов |
| Корпус разъемов |
PC (поликарбонат ) |
* Гарантированное число циклов коммутации с регламентируемыми характеристиками
Электрические характеристики:
| Частотная полоса пропускания, МГц |
100 |
| Максимальный ток (при 20°С) |
1.5 А |
| Ном. рабочее напряжение |
48 В |
| Электрическая прочность диэлектрика |
1000 В/1 мин. |
| Сопротивление изоляции |
≥ 500 МОм |
| Контактное сопротивление |
≤20 мОм |
Эксплуатационные параметры:
| Допустимый диапазон температур |
Хранения от -20 до +60 °C
Монтаж от 0 до +50 °C
Эксплуатации от -20 до + 50 °C
|
| Гарантийный срок |
12 месяцев |
| Упаковка |
Индивидуальная, полиэтиленовый пакет с информационным стикером |
Поддерживаемые приложения:
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Варианты экранированных коммутационных шнуров SNR в PVC-оболочке:
| Артикул |
Конструкция |
Количество пар |
Категория |
Длина |
Материал внешней оболочки |
Диаметр токопроводящей жилы |
Цвет внешней оболочки |
| SNR-FU4-5E-003-PST-RD |
F/UTP |
4 |
5e |
30см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-005-PST-RD |
F/UTP |
4 |
5e |
50см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-010-PST-RD |
F/UTP |
4 |
5e |
100см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-015-PST-RD |
F/UTP |
4 |
5e |
150см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-020-PST-RD |
F/UTP |
4 |
5e |
200см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-030-PST-RD |
F/UTP |
4 |
5e |
300см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-050-PST-RD |
F/UTP |
4 |
5e |
500см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-075-PST-RD |
F/UTP |
4 |
5e |
750см |
PVC |
0.48 (7х0.16) |
красный |
| SNR-FU4-5E-100-PST-RD |
F/UTP |
4 |
5e |
10м |
PVC |
0.48 (7х0.16) |
красный |
| |
|
|
|
|
|
|
|
| SNR-FU4-5E-003-PST-GY |
F/UTP |
4 |
5e |
30см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-005-PST-GY |
F/UTP |
4 |
5e |
50см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-010-PST-GY |
F/UTP |
4 |
5e |
100см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-015-PST-GY |
F/UTP |
4 |
5e |
150см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-020-PST-GY |
F/UTP |
4 |
5e |
200см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-030-PST-GY |
F/UTP |
4 |
5e |
300см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-050-PST-GY |
F/UTP |
4 |
5e |
500см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-075-PST-GY |
F/UTP |
4 |
5e |
750см |
PVC |
0.48 (7х0.16) |
серый |
| SNR-FU4-5E-100-PST-GY |
F/UTP |
4 |
5e |
10м |
PVC |
0.48 (7х0.16) |
серый |
| |
|
|
|
|
|
|
|
| SNR-UU4-5E-003-PST-BL |
F/UTP |
4 |
5e |
30см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-005-PST-BL |
F/UTP |
4 |
5e |
50см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-010-PST-BL |
F/UTP |
4 |
5e |
100см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-015-PST-BL |
F/UTP |
4 |
5e |
150см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-020-PST-BL |
F/UTP |
4 |
5e |
200см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-030-PST-BL |
F/UTP |
4 |
5e |
300см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-050-PST-BL |
F/UTP |
4 |
5e |
500см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-075-PST-BL |
F/UTP |
4 |
5e |
750см |
PVC |
0.48 (7х0.16) |
синий |
| SNR-FU4-5E-100-PST-BL |
F/UTP |
4 |
5e |
10м |
PVC |
0.48 (7х0.16) |
синий |
| |
|
|
|
|
|
|
|
| SNR-FU4-5E-003-PST-BK |
F/UTP |
4 |
5e |
30см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-005-PST-BK |
F/UTP |
4 |
5e |
50см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-010-PST-BK |
F/UTP |
4 |
5e |
100см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-015-PST-BK |
F/UTP |
4 |
5e |
150см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-020-PST-BK |
F/UTP |
4 |
5e |
200см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-030-PST-BK |
F/UTP |
4 |
5e |
300см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-050-PST-BK |
F/UTP |
4 |
5e |
500см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-075-PST-BK |
F/UTP |
4 |
5e |
750см |
PVC |
0.48 (7х0.16) |
чёрный |
| SNR-FU4-5E-100-PST-BK |
F/UTP |
4 |
5e |
10м |
PVC |
0.48 (7х0.16) |
чёрный |
