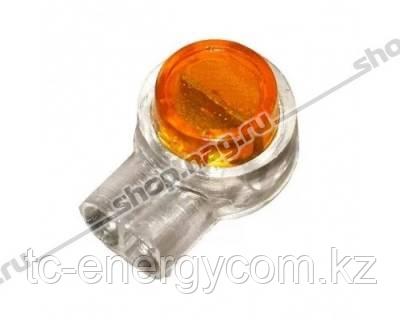

SNR-UY2 - соединитель для двух медных проводников с диаметром жил 0,4~0,9 мм (19~26 AWG).
Соединитель имеет простую конструкцию: в пластмассовом корпусе расположены контакты IDC (Insulation Displacement Connector), которые заполнены гидрофобным гелем. Гель обеспечивает герметичность соединения, а также его защиту от влаги и окисления.
По сравнению с методом спайки соединитель имеет ряд значительных преимуществ:
- Не требует дополнительных материалов и инструментов (припой, паяльник);
- Не требует предварительной зачистки изоляции;
- Не требует дополнительной изоляции;
- Гидрофобный гель надежно герметизирует соединение и защищает его от окисления;
- Простота и скорость монтажа.
Соединитель обладает простым и быстрым монтажом: 2 проводника заводятся в корпус, нажатие кнопки приводит в действие контактную пластину. Под ее воздействием происходит прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть. Далее, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта.
Изделие является функциональным аналогом ЗМ Scotchlok™ UY2.
Технические характеристики:
| Параметры |
Описание |
| Количество соединяемых жил |
2 |
| Тип контактов |
IDC, двойной |
| Материал контактов |
фосфатированная бронза с никелево серебряным покрытием |
| Диаметр соединяемых медных проводников, мм |
0,4~0,9 |
| Тип изоляции проводников допустимый к использованию с плинтом |
PVC, PE (макс. диаметр 2,08 мм) |
| Калибр проводников |
19-26 AWG |
| Температура эксплуатации, t°C |
-30°C ~ +70°C |
| Количество в упаковке, шт |
100 |
