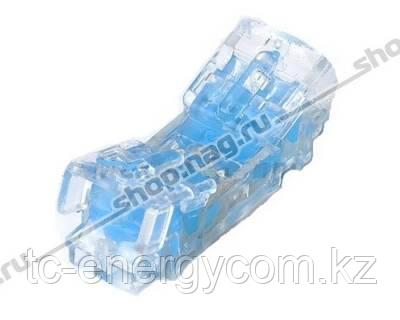

SNR-UCCP-1 - соединитель для четырех медных проводников с диаметром жил 0,4~0,7 мм (21~26 AWG).
Соединитель имеет простую конструкцию: в пластмассовом корпусе расположены контакты IDC (Insulation Displacement Connector), которые заполнены гидрофобным гелем. Гель обеспечивает герметичность соединения, а также его защиту от влаги и окисления.
По сравнению с методом спайки соединитель имеет ряд значительных преимуществ:
- Не требует дополнительных материалов и инструментов (припой, паяльник);
- Не требует предварительной зачистки изоляции;
- Не требует дополнительной изоляции;
- Гидрофобный гель надежно герметизирует соединение и защищает его от окисления;
- Простота и скорость монтажа;
- Возможность многократного использования.
Соединитель обладает простым и быстрым монтажом: 4 проводника заводятся в корпус, фиксируются нажатием двух крышек. При закрытии крышки корпуса прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть.
Данный соединитель можно использовать многократно.
Технические характеристики:
| Параметры |
Описание |
| Количество соединяемых жил |
4 |
| Тип контактов |
IDC |
| Материал контактов |
фосфатированная бронза с никелево серебряным покрытием |
| Диаметр соединяемых медных проводников, мм |
0,4~0,7 |
| Тип изоляции проводников допустимый к использованию с плинтом |
PVC, PE (макс. диаметр 1,52 мм) |
| Калибр проводников |
21~26 AWG |
| Температура эксплуатации, t°C |
-30°C~+70°C |
| Количество в упаковке, шт |
100 |
Видеоинструкция:
