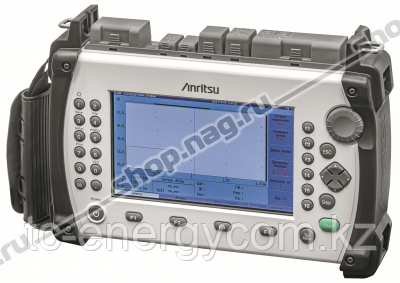

Компания Anritsu представляет улучшенную модель оптического рефлектометра MT9083A2 ACCESS Master. Прибор обладает производительностью и полным спектром измерительных функций, необходимых для монтажа и обслуживания любого типа оптических сетей связи. Выполнен в более компактном, легком и прочном корпусе с дополнительной защитой, а наличие всех необходимых измерительных функций избавит от необходимости возить с собой целый набор измерительной техники. Использование MT9083A2 позволяет проводить монтаж ВОЛС в сетях PON, FTTx, CATV, LAN и сетей доступа.
| Параметр |
Значение |
| Габариты и масса (без защитного кожуха) |
Размеры: 270 х 165 х 61 мм
Вес с аккумулятором 1,9 кг |
| Габариты и масса (с защитным кожухом) |
Размеры: 284 х 200 х 77 мм
Вес с аккумулятором 2.6 кг |
| Экран |
TFT LCD с диагональю 7” (800 х 480, с подсветкой) |
| USB-интерфейс |
USB 1.1:
- Тип A для подключения USB-накопителей к рефлектометру
- Тип B для подключения рефлектометра к ПК |
| Хранение данных |
Внутренняя: 440Мб, рассчитана на 1000 рефлектограмм
Внешняя память (USB память): до 30000 рефлектограмм при 512 Мбайт |
| Питание |
От источника постоянного тока 12В
От сети переменного тока 100 ~ 240В, в диапазоне 90 ~ 264В, 50/60Гц |
| Аккумуляторная батарея |
Литий-ионная, время автономной работы до 12 часов,
время подзарядки менее 5 часов (при выключенном рефлектометре) |
| Энергосбережение |
- Подсветка монитора включена постоянно, либо выключается, если в течение определённого времени не нажимались клавиши (интервал настраивается от 1 до 99 минут)
- Автовыключение отключено, либо происходит через определённое время после выключения подсветки (интервал настраивается от 1 до 99 минут) |
| Масштаб по вертикальной оси |
0.13, 0.33, 0.65, 1.3, 3.25, 6.5, 13 дБ/деление |
| Показатель преломления |
Устанавливается в интервале от 1.400000 до 1.699999 с шагом 0.000001 |
| Единицы измерения расстояния |
Километр, метр, килофут, фут, миля |
| Языковой набор |
По выбору пользователя: Английский, упрощенный Китайский, традиционный Китайский, Французский, Немецкий, Итальянский, Корейский, Португальский, Русский, Испанский, Шведский |
| Количество точек измерения |
Стандарт: 5001
При большом разрешении: 20,001 или 25,001
Очень высокое: 100,001 или 150,001 |
| Разрешение выборки |
5 см (минимальное) |
| Точность коэффициента отражения |
Одномодовый режим: ±2 дБ
Многомодовый режим: ±4 дБ |
| Диапазон по расстояниям |
Одномодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 км
Многомодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100 км |
| Режимы измерения |
- Обнаружение повреждений: определение обрыва/конца трассы, полных потерь, длины волокна
- Рефлектометр: автонастройка или настройка параметров вручную
- Источник света: стабилизированный источник света (CW, 270 Hz, 1 kHz, 2 kHz вых.)
- Набор для тестирования потерь (опция): измеритель мощности и источник излучения
- Видимый источник света (опция): источник красного света для проверки волокна |
| Анализ рефлектограмм |
- Производится в ручном или авто режиме, результаты отображаются в виде таблицы
- Устанавливаемые пользователем пределы измерений (PASS/FAIL- Годен/Не годен)
- Потери отражения и потери соединения: от 0.01 до 9.99 dB (с шагом 0.01 dB)
- Коэффициент отражения : от 20.0 до 60.0 dB (с шагом 0.1 dB)
- Обрыв/конец волокна: от 1 до 99 dB (с шагом 1 dB)
- Максимальное кол-во определяемых событий: до 99
- Определение Макроизгибов |
| Формат рефлектограмм |
SOR, Telcordia SR-4731 (выпуск 2) |
| Дополнительные функции |
- Замеры в реальном времени через каждые 0.15 сек
- Тестирование подключаемых волокон на наличие сигнала
- Режимы оценки потерь: потери между 2 точками , dB/km, 2 точки LSA, потери соединения, ORL
- Режим усреднения: по времени (1– 3600 секунд)
- Проверка подключения: Автоматическая проверка качества подключения трассы к прибору
- Сравнение рефлектограмм |
| Условия эксплуатации |
- Рабочая температура и влажность: -10 до +50 C, < 80 % (без конденсата)
- Температура и влажность хранения : –20 до +60 C, <80% (без конденсата)
- Вибрации: Соответствует стандарту MIL-T-28800E Class 3
- Пыленепроницаемость: MIL-T-28800E Class 2
- Водопроницаемость: IP51 (IEC 60529), JIS C 0920 TYPE I |
| EMC |
EN61326-1, EN61000-3-2 |
| Электробезопасность (LVD) |
EN61010-1 |
| Источник видимого света |
| Центральная длина волны |
650 нм ± 15 нм (при +25С) |
| Оптический выход |
0 ± 3 дБм |
| Выходное оптическое волокно |
10/125 мкм |
| Оптический разъем |
Универсальный 2,5 мм |
| Стабилизированный источник излучения через порт OTDR |
| Ширина спектра |
≤ 5 нм (1310 нм)
≤ 10 нм (850/1300/1550/1625 нм) |
| Точность длины волны |
850/1300/1310/1550/1625 нм: ± 30 нм |
| Выходная мощность |
-5 ± 1,5 дБм |
| Выходная стабильность |
± 0,1 дБ |
| Стандартный встроенный измеритель мощности через порт OTDR |
| Максимальная входной сигнал |
+ 10 дБм |
| Диапазон измерения |
От -50 до -5 дБ |
| Точность измерения |
± 6,5 % |
| Поддерживаемые длины волн |
1310, 1550, 1625, 1650 нм |
| Функциональные возможности |
Сохранение уровня опорного сигнала, таблица потерь |
| Опции |
Длина волны |
Тип волокна |
Ширина импульса |
Динамический диапазон |
Мертвая зона (по отражению) |
Мертвая зона (по затуханию) |
| MT9083A2-073 |
1310/1550 ± 25 нм |
Одномодовое волокно (SMF)
ITU-T G.652 10/125 нм |
3, 10, 20, 50, 100, 200,
500, 1000, 2000, 4000,
10 000, 20 000 нм |
39/37.5 дБ |
≤ 1 м,
≤ 80 см(авт.) |
≤ 5/5,5 м |
| MT9083A2-055 |
1310/1550 ± 25 нм
1645-1655 нм |
Одномодовое волокно (SMF)
ITU-T G.652 10/125 нм |
3, 10, 20, 50, 100, 200,
500, 1000, 2000, 4000,
10 000, 20 000 нм |
38,5/37/34,5 дБ |
≤ 1 м,
≤ 80 см(авт.) |
≤ 5/5,5/6,5 м |
| MT9083A2-057 |
1310/1550/1625 ± 25 нм |
Одномодовое волокно (SMF)
ITU-T G.652 10/125 нм |
3, 10, 20, 50, 100, 200,
500, 1000, 2000, 4000,
10 000, 20 000 нм |
37/35,5/32,5 дБ |
≤ 1 м,
≤ 80 см(авт.) |
≤ 6/6,5/7,5 м |
| MT9083A2-063 |
1310/1550 ± 25 нм
850/1310 ± 30 нм |
Гибрид (одномодовое/
многомодовое волокно) |
Для одномодового волокна см. выше.
Для многомодового волокна: 3, 10, 20, 50,
100, 200, 500, 1000, 2000, 4000 нм.
на длине волны 850 не поддерживается:
1000, 2000, 4000 нм. |
39/37,7 дБ
29/28 дБ |
≤ 1 м,
≤ 80 см(авт.) |
≤ 5/5,5 м
≤ 4/5 м |
