Оптический рефлектометр (Optical Time Domain Reflectometer, OTDR) - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.

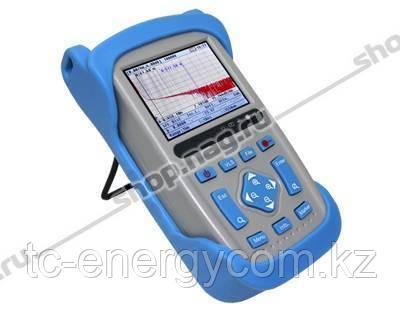

Компания Alpha Mile представляет портативный оптический рефлектометр AM-OTDR-01, отвечающий всем потребностям при измерениях ВОЛС.
Рефлектометр выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.
В рефлектометр встроен источник видимого света используемый для поиска дефектов (650nm – красный цвет), в результате, места дефектов и повреждений во время теста будут светиться ярким красным светом.
Основные особенности:
- Высокая точность измерений;
- Две рабочие длины волны 1310/1550 нм;
- Динамический диапазон 28/26 дБ;
- Встроенный источник видимого света 650 нм;
- Более 10 часов автономной работы от встроенной Li-Ion батареи;
- Возможность подключения к ПК;
- Компактный и легкий;
- Надежность, защищенность и неприхотливость.
Технические характеристики:
| Параметры |
Описание |
| Оптический рефлектометр |
| Тип волокна |
Одномодовое волокно (SM) |
| Длина волны, нм |
1310/1550 |
| Динамический диапазон, дБ |
28/26 |
| Длительность импульса, нс |
10~20 000 |
| Мертвая зона при измерении затухания, м |
≤10 |
| Мертвая зона, при обнаружении неоднородностей, м |
≤1,8 |
| Погрешность измерения затухания, дБ/дБ |
± 0,05 |
| Интервал дискретизации, м |
0,16 ÷5 |
| Диапазон по расстояниям, км |
1-120 |
| Тип оптического разъема (сменные) |
FC/SC |
| Дефектоскоп визуальный (VFL) |
| Длина волны, нм |
650 |
| Выходная мощность, мВт |
10 |
| Эффективное расстояние, км |
5 |
| Общие характеристики |
| Время непрерывной работы, часов |
10 |
| Электропитание |
Li-Ion батарея |
| Интерфейс данных |
USB, SD-карта |
| Температура эксплуатации, °C |
0~+50 |
| Температура хранения, °C |
-20~+60 |
| Габаритные размеры, мм |
210 х 112 х 67 |
| Вес, кг |
1,0 |
Комплект поставки:
| Наименование |
Количество |
| Рефлектометр оптический AM-OTDR-01 |
1 шт. |
| Комплект для очистки оптических розеток |
1 шт. |
| Сменный переходной адаптер FC-SC |
1 шт. |
| USB-кабель |
1 шт. |
| CD с программным обеспечением |
1 шт. |
| Руководство пользователя (eng) |
1 шт. |
| Ремень для сумки |
1 шт. |
| Мягкая сумка для переноски |
1 шт. |
| Шнур питания |
1 шт. |
