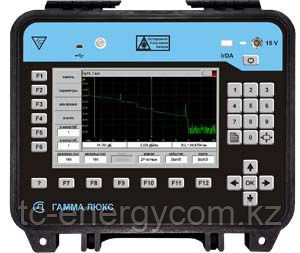

SVP Гамма Люкс предназначен для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей волоконно-оптических линий.
Прибор может применяться при производстве оптических волокон и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях.
Основные особенности:
- «Автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии;
- Функция «Тest Station»: прибор помнит рефлектограмму кабеля- при отключении к линии он проведет измерения с теми же параметрами, сравнит результат с памятью и даст заключение;
- USB host: подключение флэш памяти / USB-мышь;
- Функция Ethernet: IP-тест (Ping, IPTV), удаленное управление с PC;
- Цветной TFT дисплей 800x480 с сенсорной панелью TouchScreen;
- Связь с компьютером USB;
- Удаленное управление через Ethernet;
- Установка новых функций с диска;
- Карта памяти 1ГБ;
- Сохранение данных в стандарте Bellcore.
Технические характеристики:
| Параметры |
Описание |
|
Тип волокна / Тип оптического разъема
|
SМ
|
|
Длина волны, нм
|
1310 ± 20, 1550 ± 20
|
|
Динамический диапазон, дБ
|
34/32 (с фильтром 35/36 дБ)
|
|
Мертвая зона по затуханию, м
|
8
|
|
Мертвая зона по событиям
|
3
|
|
Длительность импульса, нс
|
6÷ 10 000
|
|
Диапазоны расстояний, км
|
2, 5, 10, 25, 50, 75
|
|
Дискретность отображения затухания, дБ
|
0,001
|
|
Погрешность измерения расстояний, м
|
±(0,3+интервал дискретизации + 5 х 10Е-5 х L)
|
|
Погрешность измерения затухания, дБ/дБ
|
0,05
|
|
Интервал дискретизации, м
|
0,32 ÷ 7,6
|
|
Диапазон установки показателя преломления
|
1,0000 ÷ 2,0000
|
|
Тип оптического разъема
|
FC
|
|
Питание / потребляемая мощность
|
6×С NiMh3,2 Ач/ 7 Вт
|
|
Габаритные размеры, мм
|
270 х 240 х 120
|
| Вес, кг |
2,5 |
Свидетельство об утверждении типа средств измерений RU.C.37.003.A № 35446
Государственный реестр средств измерений № 40717
По способу защиты от поражения электрическим током рефлектометр
соответствует ГОСТ 12.2.091, класс оборудования III.
В области лазерной безопасности рефлектометр соответствует ГОСТ 12.1.040 и классу 1М стандарта МЭК 60825-1.
Дополнительные опции*:
- Визуальный локатор дефектов - VFL;
- Опция медного рефлектометра - TDR.
