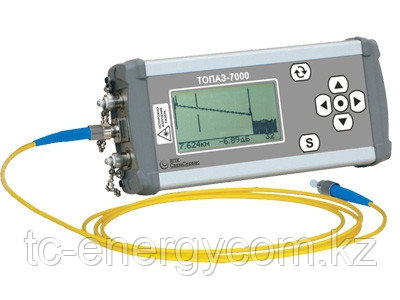

Приборы серии "ТОПАЗ-7000-AR/ARX" обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконный линий связи.
В серии "ТОПАЗ-7000-AR/ARX" имеется две модификации:
ТОПАЗ-7000-AR - рефлектометр для сетей доступа и локальных сетей.
ТОПАЗ-7000-ARX - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.
Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работ в полевых условиях и подготовки отчетов об измерениях в условиях офиса.
Особенности:
- Режим реального времени при снятии рефлектограмм;
- До трех длин волн в одном приборе;
- Увеличенный динамический диапазон - >30дБ;
- Разрешение 0,7м облегчает обнаружение и оценку дефектов в волокне;
- Встроенные измеритель мощности, источник излучения и визуальный дефектоскоп;
- В режиме тестера совместим с приборами серий ТОПАЗ-7100-А/7200-А/7300-AL;
- Энергонезависимая память на 450 рефлектограмм;
- Подсветка дисплея;
- Время работы от батареи - 8 часов;
- ПО для обработки и хранения данных измерений;
- Загрузка результатов измерения/управление прибором через USB;
- Обновление прошивки прибора через USB.
Технические характеристики:
| Оптический рефлектометр ТОПАЗ-7311-AR |
| Длина волны, нм |
850 |
| Динамический диапазон, дБ при 10мкс |
20 |
| Длительность импульса, нс |
20 |
| Мертвая зона по событию, м |
4 |
| Мертвая зона по затуханию, м |
12 |
| Число точек рефлектограмм |
4096 |
| Разрешение, м |
0.7 |
| Измеритель мощности |
| Диапазон, дБм |
-85~+6 |
| Погрешность измерения, дБ |
0.3 |
| Разрешение, дБ |
0.01 |
| Длины волн калибр овки, нм |
850, 1310,1490, 1550, 1625 |
| Любое значение длины волны с шагом 1нм |
в диапазонах 800...900 и 1210...1650 нм |
| Еденицы измерения |
дБм, мВт, мкВт, нВт, дБ |
| Источник |
| Ширина спектра излучения, нм |
<5 |
| Уровень оптической мощности, дБм |
>-2.0 |
| Относительная нестабильность за 15 минут, дБ |
+-0.07 |
| Дефектоскоп (источник оптического излучения)* |
|
| Тип излучателя |
Лазерный |
| Длина волны излучения, нм |
650 |
| Мощность излучения ном.(в 9/125мкм-SM волокне), мВт |
1.0 |
| Общие характеристики |
| Рабочая температура, °C (влажность, %) |
-10~+40 (95%) |
| Питание |
NiMH-аккумуляторная батарея |
| Время работы от встроенной батареи, ч |
8** |
| Габаритные размеры, мм |
80 х 170 х 42 |
| Вес, кг |
0,6 |
*Источник видимого излучения (дефектоскоп, заказывается отдельно).
**Для следующих условий работы в режиме рефлектометра: время усреднения 30 секунд,длительность импульса - 1мкс, диапазон измерения - 8 км. Измерения должны производиться с периодичностью 1 измерения в 5 минут.
Информация для заказа:
| Модель |
850 нм |
1300 нм |
1310 нм |
1490 нм |
1550 нм |
1625 нм |
Измеритель |
| ТОПАЗ-7311-AR(ARX) |
+ |
|
|
|
|
|
-85...+6 дБм |
| ТОПАЗ-7312-AR(ARX) |
|
|
+ |
|
|
|
-85...+6 дБм |
| ТОПАЗ-7313-AR(ARX) |
|
|
|
|
+ |
|
-85...+6 дБм |
| ТОПАЗ-7314-AR(ARX) |
+ |
+ |
|
|
|
|
-85...+6 дБм |
| ТОПАЗ-7315-AR(ARX) |
|
|
+ |
|
+ |
|
-85...+6 дБм |
| ТОПАЗ-7316-AR(ARX) |
|
|
+ |
+ |
+ |
|
-85...+6 дБм |
| ТОПАЗ-7317-AR(ARX) |
на заказ до 3х длин волн из диапазона (1270~1650 нм) |
-85...+6 дБм |
| ТОПАЗ-7318-AR(ARX) |
|
|
|
|
|
+ |
-85...+6 дБм |
| ТОПАЗ-7321-AR(ARX) |
+ |
|
|
|
|
|
-60...+20 дБм |
| ТОПАЗ-7322-AR(ARX) |
|
|
+ |
|
|
|
-60...+20 дБм |
| ТОПАЗ-7323-AR(ARX) |
|
|
|
|
+ |
|
-60...+20 дБм |
| ТОПАЗ-7324-AR(ARX) |
+ |
+ |
|
|
|
|
-60...+20 дБм |
| ТОПАЗ-7325-AR(ARX) |
|
|
+ |
|
+ |
|
-60...+20 дБм |
| ТОПАЗ-7326-AR(ARX) |
|
|
+ |
+ |
+ |
|
-60...+20 дБм |
| ТОПАЗ-7327-AR(ARX) |
на заказ до 3х длин волн из диапазона (1270~1650 нм) |
-60...+20 дБм |
| ТОПАЗ-7328-AR(ARX) |
|
|
|
|
|
+ |
-60...+20 дБм |
Комплект поставки:
| Наименование |
Количество |
| Рефлектометр |
1 |
| Зарядное устройство |
1 |
| Патчкорд оптический FC-FC |
1 |
| USB-кабель |
1 |
| Руководство по эксплуатации |
1 |
| CD с программным обеспечением |
1 |
| Футляр-сумка |
1 |
