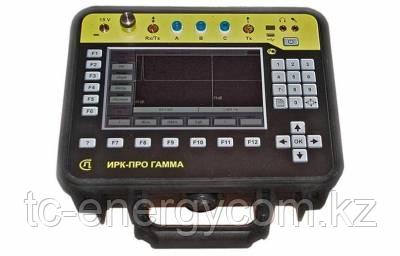

Рефлектометр ИРК-ПРО Гамма Связьприбор
Рефлектометр ИРК-ПРО Гамма СвязьприборВ наличии
538 900 Тг.
+77212922578
  • +77212922579
Купить

Описание

ИРК-ПРО Гамма объединяет в себе мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP-рефлектометр и измерительный мост. Благодаря расширенному функционалу прибор может работать как в лабораторных, так и полевых условиях.

В прибор заложена возможность наращивания новых измерительных и сервисных функций.

ИРК-ПРО представляет современный аналог мостов типа ПКП-5 с широким набором новых функций.

Особенности:

  • Сенсорный экран с высоким разрешением 800х480;
  • Несколько вариантов управления: кнопки, подключаемая компьютерная мышь, сенсорная панель;
  • Возможность работы с магистральными кабелями большой длины;
  • Хранение и обработка данных (сохранение и просмотр рефлектограмм, запись информации на внешние накопители, подключение к ПК);
  • Возможность проверки связи с удаленными компьютерами по протоколу TCP/IP в сетях Ethernet;
  • IP-тест прибора, который поддерживает визуальное тестирование цифрового телевидения IPTV (картинка, звуковой и видеоформат, разрешение, скорость);
  • FTP Интернет сервис, позволяющий передавать и хранить измерения на FTP-сервере.

Рефлектометр:

  • Определение расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар;
  • Функция подавления шумов в условиях интенсивных помех, стабилизация РФГ;
  • Функция «антилыжа» предназначена для выравнивания рефлектограммы при измерениях на длинных кабелях;
  • Компенсация затухания в кабеле.

DSP-рефлектометр:

  • Работа на длинных и проблемных кабелях;
  • Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления;
  • Позиционирование измерительных курсоров по максимуму (минимуму).

Мост:

  • Измерение расстояния до понижения изоляции кабеля;
  • Определение места обрыва или перепутывания жил кабеля;
  • Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
  • Работа с симметричными и несимметричными кабелями;
  • Автоматизация проведение измерений на многопарных кабелях.

Технические характеристики:

Параметры Описание
Диапазоны измеряемых рефлектометром расстояний, м 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970
Максимальное разрешение, м 0,2
Перекрываемое затухание, дБ не менее 80
Регулируемая амплитуда зондирующего импульса 6 ~ 18 В с шагом 1 В
Длительность зондирующего импульса, нс  16 ~ 30000
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1~7 с шагом 0,001



Измерительный мост ИРК-ПРО:

Параметры Описание
Диапазон измерения сопротивления изоляции  1 кОм – 50000 МОм
Диапазон измерения электрической емкости, нФ 0,1 – 2000
Диапазон измерения сопротивления шлейфа, кОм 0-10
Испытательное напряжение, В  180
Диапазон Rп в месте повреждения изоляции, МОм 0-20
Диапазон измерения напряжения, В 0-300
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 – 3 МОм 0,1%+1м
Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0~3000 Ом: 0,1%+1 ед.
3 кОм~10 кОм: 0,1 кОм
Максимальная погрешность измерения омической асимметрии 0,1%+1 ед.
Максимальная погрешность измерения сопротивления изоляции  в диапазоне 0~999 кОм (2%+1 ед)
в диапазоне 1 МОм~999 Мом (2%+1 ед)
в диапазоне 1000 МОм~4999 Мом (5%+1 ед)
в диапазоне 5000 МОм~10000 Мом (10% +1 ед)
в диапазоне >10000 МОм (не нормируется)
Максимальная погрешность измерения электрической емкости 2%+1 ед



Общие параметры:

Параметры Описание
Питание встроенного аккумулятор Li-Ion 7,2В 4,4 А/ч
Потребляемая мощность не более, Вт 7
Дисплей сенсорный цветной экран с разрешением 800х480
Температура эксплуатации, t ºС  -20ºС ~ +50ºС
Относительная влажность воздуха до 90% при +30ºС
Атмосферное давление, кПа от 86 до 106
Габаритные размеры, мм 270 х 240 х 120
Вес, кг 2,5



Комплект поставки:

Наименование Количество
Рефлектометр ИРК-ПРО Гамма 1
Набор проводов 1
Сетевой адаптер 1
Руководство по эксплуатации 1

Документация
Руководство пользователя

Характеристики

Основные
Производитель  Связьприбор
СостояниеНовое
АртикулSVP ИРК-ПРО Гамма
