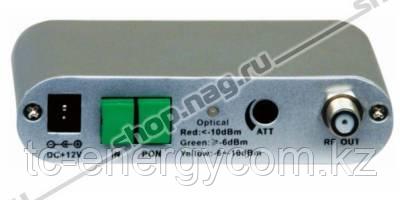

Оптический приемник Vermax-LTP-078-6-IS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). В модификации -ISw он может осуществлять вывод оптических сигналов с длиной волы 1310нм и 1490нм на PON порт для последующего подключения абонентского ONU оборудования и преобразование оптического сигнала с длиной волны 1550нм в радиочастотный (RF) широкополосный сигнал 45-1000МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -10дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов, связанных с оптическим бюджетом по станционной стороне.
Модификации изделия:
- Vermax-LTP-078-6-IS: рабочая длина волны составляет 1100 ~ 1620 нм;
- Vermax-LTP-078-6-ISp: встроенный фильтр оптических сигналов, рабочая длина волны радиочастотного излучения - 1550 нм;
- Vermax-LTP-078-6-ISw: встроенный CWDM, рабочая длина волны составляет 1550 нм. Длины волн 1310/1490 нм выводятся на отдельный SC/UPC порт для подключения к EPON, GPON и ONU.
Особенности:
- Радиочастотный диапазон до 1 ГГц.;
- Встроенный фильтр оптических сигналов (опция для моделей -ISp);
- Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт (опция для моделей -ISw);
- Возможность работы с низкими уровнями оптической мощности до -10 дБм. (Сохраняет допустимые параметры сигнала при уровне на входе до -15дБ включительно);
- Плавная регулировка выходного уровня с помощью аттенюатора;
- Компактные размеры, алюминиевый корпус. Потребляемая мощность не превышает 3 Вт.
Технические характеристики:
| Наименование |
Параметры |
| Оптические характеристики |
| Рабочая входная оптическая мощность (АРУ), дБм |
-10 ... 0 |
| Оптическая длина волны, нм |
1100 ~ 1600 или 1530 ~ 1620 |
| Тип оптического разъема |
SC/APC, SC/UPC (опция) |
| Тип оптического волокна |
одномодовое |
| RF характеристики |
| Частота, МГц |
45 - 1003 |
| Неравномерность АЧХ,дБ |
±0.75 |
| Возвратный потери,дБ |
≥ 14 |
| Выходное сопротивление,Ом |
75 |
| Номинальный уровень выходного сигнала, дБмкВ |
≥ 78 (при -6 дБм) |
| Параметры качества, полученные при -6дБм оптического сигнала на входе |
| C/N, дБ |
46 |
| С/СТВ, дБ |
62 |
| C/CSO, дБ |
62 |
| Общие характеристики |
| Напряжение питания, В |
DC +12V |
| Потребляемая мощность, Вт |
3 |
| Рабочая температура, °С |
-20...+55 |
| Размеры, мм |
109*80*26 |
