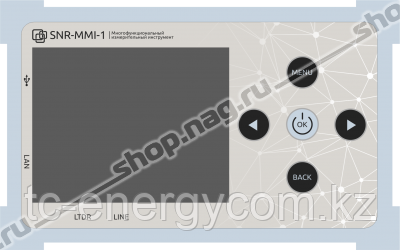

SNR-MMI-1 - компактное многофункциональное измерительное устройство, предназначенное для диагностики и поиска неисправности оптического и медного кабеля.
Прибор сочетает в себе 9 различных функций, что делает его универсальным инструментом для работы с оптическими и медными сетями.
Функции:*
- OTDR: полнофункциональный оптический рефлектометр (диагностика активного волокна на длине волны 1610 нм);
- LTDR: линейные рефлектометр, предназначенный для работы с медным кабелем и проводами;
- OPM: измеритель оптической мощности;
- PON Power Meter: измеритель оптической мощности для PON-сетей;
- VFL: источник оптического излучения (дефектоскоп);
- Network Test: диагностика и поиск ошибок сети (Ping, PPPoe, DHCP и т.д);
- Internet Speed Test: тест скорости передачи данных (до 1000М);
- Line Test: линейный кабельный тестер;
- Line Search: функция поиска кабеля в пучке/трассе.
Li-Ion аккумулятор 4000 мАч обеспечивает до 10 часов работы прибора (при условии полного заряда батареи).
SNR-MMI-1 снабжен цветным сенсорным ЖК-дисплеем и обладает малыми габаритными размерами, интуитивно понятным интерфейсом. Защитный бампер позволяет избежать повреждений корпуса устройства в результате падений, ударов.
* более подробное описание функций SNR-MMI-1 представлено во вкладке "Доп.описание".
Технические характеристики:
| Параметр |
Значение |
| Оптический рефлектометр |
|
| Длина волны, нм |
1610 |
| Тип волокна |
SM |
| Тип диода |
APD |
| Разрешение, м |
0,6 |
| Мертвая зона, м |
10 |
| Мертвая зона по затуханию, м |
20 |
| Динамический диапазон, дБ |
20 |
| Максимальная длина измерения (события), км |
50 |
| Максимальная длина измерения (затухания), км |
15 |
| Линейный рефлектометр |
|
| Диапазон измерений, м |
5~2000 |
| Амплитуда импульса, В |
10 |
| Ширина импульса |
10, 30, 100, 300 нс / 1, 3 мкс |
| Разрешение, м |
0,6 |
| Измеритель оптической мощности |
|
| Длина волны, нм |
800~1600 |
| Тип детектора |
InGaAs |
| Диапазон измерений, дБм |
-70 ~ +6 |
| Погрешность |
5% |
| Разрешение экрана, дБм |
0,1 |
| Тип волокна |
SM/MM |
| Тип коннектора |
SC |
| Измеритель оптической мощности PON |
|
| Длина волны, нм |
1310/1277 |
| Диапазон измерений, дБм |
-30 ~ +6 |
| Разрешение, дБм |
0,1 |
| Погрешность, дБм |
±2 |
| Источник оптического излучения (дефектоскоп) |
|
| Длина волны, нм |
650 |
| Выходная мощность, МВт |
5 |
| Модуляция, Гц |
0/1/2 |
| Тип коннектора |
SC |
| Сетевой тестер |
|
| Скорость загрузки, М |
1000 |
| Наличие Ping теста |
да |
| Наличие PPPoE теста |
да |
| Определение DHCP |
отображение IP и шлюза |
| WEB тест |
отображение WEB интерфейса |
| Линейный тестер |
|
| 4 группы сопротивления, Ом |
1~8000 |
| 4 группы несбалансированного сопротивления, Ом |
1~1000 |
| Погрешность |
5% |
| Кабельный детектор (поиск линии) |
|
| Звуковой поиск L-SCAN |
800/1600 Гц - 10 В (размах напряжения сигнала) |
| Звуковой поиск H-SCAN |
400КГц, модуляция 800/1600 Гц - 10 В (размах напряжения сигнала) |
| Общие параметры |
|
| Источник питания |
Li-Ion аккумулятор 4000 мАч |
| Объем внутренней памяти, Мб |
1000 |
| Адаптер питания |
micro USB 5В / 1000мА |
| Максимальный ток, мА |
≤ 200 |
| Энергопотребление в режиме ожидания, мкА |
≤ 2 |
| Время работы работы батареи, часов |
10 |
| Время автоматического отключения |
настраиваемое |
| Температура эксплуатации, t °C |
-10°C ~ +50°C |
| Температура хранения и транспортировки, t °C |
-25°C ~ + 70°C |
| Габаритные размеры прибора (без бампера), мм |
146 х 100 х 31 |
| Габаритные размеры детектора, мм |
107 х 44 х 16 |
| Габаритные размеры кейса, мм |
255 х 185 х 54 |
Описание функций SNR-MMI-1:
| Функция |
Описание |
| OTDR |
Определение местонахождения неисправности или обрыва оптического волокна. Возможность проверки активного волокна |
| LTDR |
Измерение общей длины трассы и определение неисправности (обрыв, КЗ) витопарного, телефонного кабеля |
| OPM |
Измерение уровня оптической мощности |
| PON Power Meter |
Измерение оптической мощности на сетях PON (OLT / ONU)
Определение ширины импульса |
| VFL |
Визуальное определение целостности, поиск и маршрутизация оптического волокна |
| Network Test |
Тестирование сетевых функций и проверки связи ICMP: тесты Ping, PPPoe, DHCP, ARP, Web
Определения ошибок сети |
| Internet Speed Test |
Измерение скорости загрузки сети и задержки ответа веб-сайта (макс. 1000М) |
| Line Test |
Измерение сопротивление цепи и дисбаланса сопротивления витопарного кабеля различной конструкции (U/UTP, F/UTP, S/UTP) и категории (кат. 5 / 5e / 6 / 7), а также телефонного кабеля |
| Line Search |
Поиск кабелей/проводов в пучке путем отправки-получения сигналов |
Комплект поставки:
| Наименование |
Кол-во, шт. |
| Основной блок |
1 |
| Детектор |
1 |
| Транспортировочный кейс |
1 |
| Адаптер питания |
1 |
| Кабель USB |
1 |
| Переходной паттчорд RJ-45 - зажимы "крокодил" |
1 |
| Палочки для чистки |
1 комплект |
| Руководство пользователя |
1 |
Документация
Руководство пользователя
