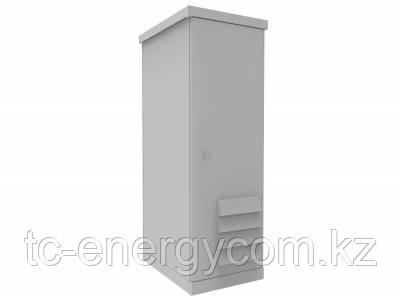

Шкаф уличный всепогодный 42U глубина 1000мм (охлаждение, контроль климата) предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе.
Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм.
Шкаф имеет выносные клеммы для подключения нагревателей и вентиляторную систему охлаждения. Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP54.
Материалы: холоднокатаная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм.
Покрытие - порошковая краска соответствующая ГОСТ 9.410-88.
Технические характеристики:
| Модель |
SNR-OFC-427010-CHM |
| Конфигурация |
2000х700х900 |
| Габариты (ВхШхГ), мм |
2175х750х1060 |
| Полезная высота (U) |
42 |
| Высота цоколя, мм |
100 |
| Полезная глубина (макс), мм |
880 |
| Максимальное расстояние между направляющими, мм |
855 |
| Шаг регулировки направляющих, мм |
12,5 |
| Толщина деталей, мм |
не менее 1,2 |
| Масса, кг |
188 |
| Максимальная распределенная нагрузка (кг) |
500 |
| Тип покрытия |
Порошково-полимерное |
| Цвет |
RAL7035 |
| Степень защиты |
IP54 |
| Температура эксплуатации |
-50°С до +45°С |
| Относительная влажность |
не более 80% при +20°С |
| Контроль микролимата |
|
| Диапазон регулирования температуры терморегулятора |
-50°С..+99°С |
| Рабочая температура терморегулятора |
0°С..+60°С |
| Точность терморегулятора |
±1°C (-50..70 °C) |
| Диапазон регулирования относительной влажности гигростата |
35%..95% |
| Погрешность переключения гигростата |
4% |
| Рабочая температура гиростата |
0°С..+60°С |
| Воздушный поток вентиляторного модуля |
695 куб.м/час |
| Напряжение питания вентиляторного модуля |
220 В AC ±10%, 50 Гц |
| Потребляемая мощность вентиляторного модуля |
108 Вт |
| Напряжение питания нагревателя |
220 В AC ±10%, 50 Гц |
| Параметры упаковки |
| Упаковка (мест) |
1 |
| Габариты упаковки (ВхШхГ), мм |
2185х760х1070 |
| Масса брутто, кг |
190 |
Габаритные размеры:
Схема электрическая принципиальная:
| Обозначение |
Наименование |
К-во |
| XS2 |
Разъем питания (вход) |
1 |
| SB1 |
Кнопка вкл./выкл. |
1 |
| XS1 |
Разъем питания (вентиляторный модуль) |
1 |
| A1 |
Цифровой терморегулятор |
1 |
| A2 |
Гигростат |
1 |
| XT1, XT2 |
Клемма 4 мм (для подключения нагревателей) |
6 |
