Витая пара (Twisted Pair) - кабель связи, в основном применяемый для организации структурированных кабельных систем (компьютерных сетей, телефонных сетей). Кабель выполнен в виде свитых попарно изолированных проводников. Номенклатура витой пары очень обширна - от одной витой пары до нескольких десятков. В многопарном кабеле, кроме свивки двух проводников между собой, скручиваются сами пары. Такая конструкция витой пары сделана не случайно, это позволяет снизить негативное влияние электромагнитных помех на сигнал, передаваемый по кабелю.

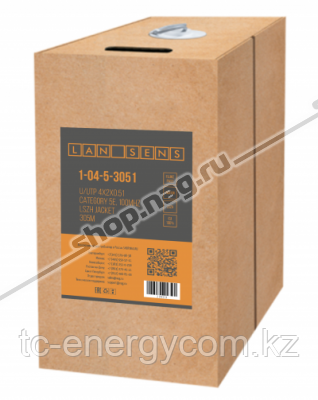

LANsens 1-04-5-3051 - четырехпарный неэкранированный (U/UTP) медный кабель типа "витая пара" с цельно-медным проводником (solid) cat.5e и диаметром токопроводящей жилы 0,51 мм.
Оболочка кабеля изготовлена из полимеров, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как англ. LSZH - low smoke zero halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг©-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях).
Конструкция кабеля:
Кабель предназначен для использование в структурированной кабельной системе 5 и 5е категории. Кабели категории 5е наиболее часто используются для таких стандартов Ethernet, как 10Base-TX, 100Base-T и 1000Base-T.
Технические характеристики:
| Конструкция |
U/UTP |
| Применение |
для внутренней прокладки |
| Категория |
5е |
| Диапазон рабочих частот, МГц |
100 |
| Количество проводников |
8 (4 пары) |
| Тип проводника |
одножильный (solid) |
| Диаметр проводника, мм |
0,51±0,01 |
| Внешний диаметр кабеля, мм |
5,0±0,2 |
| Материал жил |
бескислородная электротехническая медь |
| Материал изоляции жил |
полиэтилен высокой плотности (HDPE) |
| Материл внешней оболочки |
LSZH (Low Smoke Zero Halogen) |
| Цвет внешней оболочки |
оранжевый |
| Длина, м |
305 |
Товар соответствует стандартам:
- ISO 11801 class d (Кат. 5e/ Класс D);
- IEC 61156, IEE 802.3ab (100BASE-T);
- ANSI/TIA-568-C.1 & TIA-568-C.2.
Электрические характеристики:
| Максимальный ток (при 20°С) |
1,5 А |
| Ном. рабочее напряжение |
48 В |
| Электрическая прочность диэлектрика |
1000 В/1 мин |
| Сопротивление изоляции |
≥ 500 МОм |
| Контактное сопротивление |
≤20 мОм |
Условия эксплуатации:
| Рабочее напряжение |
72 В |
| Температура монтажа |
от -10°С до +60 °С |
| Температура эксплуатации |
от -20°С до +60 °С |
| Радиус изгиба при прокладке Ø |
не менее 7,5 |
| Радиус изгиба при эксплуатации |
не менее 5 |
| Допустимое растягивающее усилие |
85 H |
