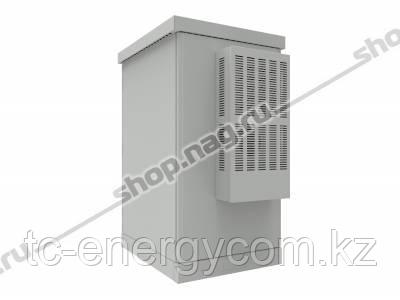

Шкаф уличный всепогодный 24U глубина 900мм с предустановленным кондиционером 500Вт, предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе.
Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм.
Кондиционер - предназначен для регулирования температуры внутри телекоммуникационных шкафов, с целью обеспечения благоприятных условий работы установленного в шкаф оборудования в любое время года в независимости от погодных условий. Контур охлаждения смонтирован в форме неразборной герметичной системы. Установленные вентиляторы являются неразборными, рабочие механизмы которых защищены от попадания влаги и пыли.
Шкаф имеет дополнительный тепловентилятор мощностью 150Вт, предназначенный для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями в зимний период. Благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе.
Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP55.
Материалы: холоднокатаная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм.
Покрытие - порошковая краска соответствующая ГОСТ 9.410-88.
Технические характеристики:
| Модель |
SNR-OFC-247090-500-АС |
| Конфигурация |
1200х700х900 |
| Габариты (ВхШхГ), мм |
1375х750х1050 |
| Полезная высота (U) |
24 |
| Высота цоколя, мм |
100 |
| Полезная глубина (макс), мм |
780 |
| Максимальное расстояние между направляющими, мм |
755 |
| Шаг регулировки направляющих, мм |
12,5 |
| Толщина деталей, мм |
не менее 1,2 |
| Масса, кг |
141,5 |
| Максимальная распределенная нагрузка (кг) |
500 |
| Тип покрытия |
Порошково-полимерное |
| Цвет |
RAL7035 |
| Степень защиты |
IP55 |
| Температура эксплуатации |
-50°С до +45°С |
| Относительная влажность |
не более 80% при +20°С |
| Обогрев |
| Напряжение питания нагревателя |
220 В AC ±10%, 50 Гц |
| Мощность нагревателя |
150 Вт |
| Диапазон регулирования температуры обогрева |
0°С..+60°С |
| Гистерезис |
7°С |
| Кондиционер |
| Напряжение питания кондиционера |
220 В AC ±10%, 50 Гц |
| Охлаждающая мощность L35/L35 |
500 Вт |
| Потребляемая мощность L35/L35 |
320 Вт |
| Тип хладогента |
R134a |
| Рабочая температура |
-5°С..+55°С |
| Параметры упаковки |
| Упаковка (мест) |
1 |
| Габариты упаковки (ВхШхГ), мм |
1385х760х1060 |
| Масса брутто, кг |
143 |
ГАБАРИТНЫЕ РАЗМЕРЫ
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
| Обозначение |
Наименование |
К-во |
| QF1 |
Автоматический выключатель 16A |
1 |
| QF2 |
Автоматический выключатель 6A |
1 |
| XS1 |
Розетка |
1 |
| F1 |
Нагреватель, 150 Вт |
1 |
| SA1 |
Терморегулятор (нагрев) |
1 |
| SNR-ACC-500-AC |
Кондиционер |
1 |
