Оптический передатчик КТВ, 1310nm, 20mW.
Сертификат соответствия OC-1-OT-0682.
Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS).
HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной
связью,которые специально разработаны для многоканальных видео приложений.Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

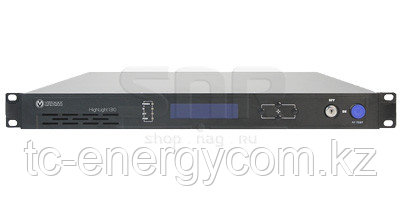

На передней панели передатчика располагается:
- Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
- Кнопка выбора режима измерения;
- F разъем тестовой точки входного RF сигнала;
- Замок выключателя лазера;
- Регулятор входного аттенюатора;
- Выключатель системы АРУ входного усилителя;
- Светодиодные индикаторы режимов работы.
На задней панели передатчика располагается:
- Входной разъем RF сигнала;
- 1 оптический выход (SC или FC);
- Разъем подключения сетевого кабеля питания;
- RS232 порты (служебные);
- 2 блока питания.
Технические характеристики:
|
Наименование
|
Значение
|
|
Диапазон входных частот для серии HL-1310
|
45-860 МГц
|
|
Уровень входного RF сигнала
|
80 дБмкВ
|
|
Искажения CTB при 59 каналах PAL не хуже
|
-67 дБ
|
|
Искажения CSO при 59 каналах PAL не хуже
|
-61 дБ
|
|
Диапазон ручной регулировки входного сигнала
|
±8 дБ
|
|
Диапазон ручной регулировки системы АРУ
|
±8 дБ
|
|
Соотношение несущая / шум (C/N)
|
см. график
|
|
Неравномерность АЧХ
|
±0.75 дБ
|
|
Входное сопротивление
|
75 Ом
|
|
Выходная оптическая мощность (в зависимости от модели)
|
2, 4, 6, 8, 10, 12, 16, 20, 22 мВт
|
|
Рабочая длина волны
|
1310 нм
|
|
Тип оптического соединителя
|
SC/APC (по умолчанию) или FC/APC
|
|
Оптический коэф. отражения по выходу
|
>55 дБ
|
|
RF коэф. отражения по входу
|
>16 дБ
|
|
Напряжение питания, потребляемая мощность
|
220 В, 40 Вт
|
|
Габаритные размеры, масса
|
482×380×44 мм, 4 кг
|
|
Диапазон рабочих температур
|
0-50 °С
|
Зависимость параметра C/N от потерь в оптической линии для оптики (для частотного плана 59 каналов PAL и при 10 км волокна в линии):
|
Оптические потери (дБ)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
|
VERMAX-HL-1310-4
|
53.4
|
53.0
|
52.6
|
52.2
|
51.8
|
51.4
|
51.1
|
50.5
|
49.8
|
48.9
|
|
|
|
|
|
|
VERMAX-HL-1310-6
|
|
|
|
54.5
|
54.0
|
53.5
|
53.0
|
52.0
|
51.0
|
50.0
|
49.0
|
48.5
|
|
|
|
|
VERMAX-HL-1310-8
|
|
|
|
|
54.1
|
53.7
|
53.2
|
52.6
|
51.9
|
51.1
|
50.2
|
49.2
|
48.0
|
|
|
|
VERMAX-HL-1310-10
|
|
|
|
|
|
54.5
|
54.0
|
53.0
|
52.5
|
52.0
|
51.0
|
50.0
|
49.5
|
49.0
|
|
|
VERMAX-HL-1310-12
|
|
|
|
|
|
|
56.0
|
55.0
|
54.0
|
53.0
|
52.0
|
51.0
|
50.0
|
49.0
|
48.4
|
|
Оптические потери (дБ)
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
|
VERMAX-HL-1310-14
|
56.0
|
55.0
|
54.0
|
53.0
|
52.0
|
51.0
|
50.0
|
49.5
|
48.5
|
|
|
|
|
|
|
|
VERMAX-HL-1310-16
|
|
55.5
|
54.5
|
53.5
|
52.5
|
52.0
|
51.0
|
50.0
|
49.0
|
48.5
|
|
|
|
|
|
|
VERMAX-HL-1310-18
|
|
|
54.5
|
54.0
|
53.5
|
53.0
|
52.0
|
51.0
|
50.0
|
49.0
|
48.0
|
|
|
|
|
|
VERMAX-HL-1310-20
|
|
|
|
|
54.0
|
53.0
|
52.0
|
51.5
|
51.0
|
50.0
|
49.5
|
49.0
|
|
|
|
|
VERMAX-HL-1310-22
|
|
|
|
|
|
53.5
|
52.5
|
52.0
|
51.5
|
51.0
|
50.0
|
49.5
|
|
|
