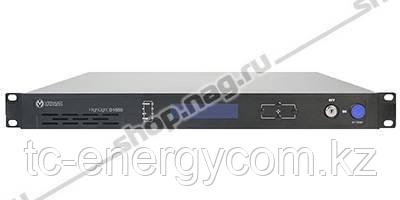

Оптический передатчик КТВ, 1550 nm, 10 мВт с прямой модуляцией.
Сертификат соответствия OC-1-OT-0682.
Поддерживает управление и мониторинг по SNMP-протоколу.
Бюджетная серия оптических передатчиков с прямой модуляцией (AM direct modulation) лазера производства США.
Данный передатчик хорошо подходит для небольших оптических сетей в качестве альтернативы передатчику на длине волны 1310нм.
Vermax-HL-D1550-xx - Оптические передатчики серии Highlight 1550 Direct
Обеспечивают передачу как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала.
Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры с прямой модуляцией.
Оптические передатчики Highlight 1550 Direct отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера и других параметров передатчика.
На передней панели передатчика располагается:
- Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
- Кнопка выбора режима измерения;
- F разъем тестовой точки входного RF сигнала;
- Замок выключателя лазера;
- Светодиодные индикаторы режимов работы.
На задней панели передатчика располагается:
- Входной разъем RF сигнала;
- Выходной оптический соединитель;
- Разъем подключения сетевого кабеля питания;
- RS232 порты (служебные);
- RJ-45 порт для удаленного управления и мониторинга.
Технические характеристики:
|
Наименование
|
Значение
|
|
Диапазон входных частот для серии VERMAX-HL-D
|
45-860 МГц
|
|
Уровень входного RF сигнала
|
72-88 дБмкВ
|
|
Искажения CTB при 59 каналах PAL не хуже
|
-65 дБ
|
|
Искажения CSO при 59 каналах PAL не хуже
|
-60 дБ
|
|
Соотношение несущая / шум (C/N)
|
>51
|
|
Неравномерность АЧХ
|
±0.75 дБ
|
| Диапазон работы AGC |
±5 дБ |
| Диапазон регулировки MGC |
0-10 дБ |
|
Входное сопротивление
|
75 Ом
|
|
Выходная оптическая мощность (в зависимости от модели)
|
2, 4, 6, 8, 10 мВт
|
|
Рабочая длина волны
|
1550±10 нм
|
|
Тип оптического соединителя
|
SC/APC или FC/APC
|
|
Оптический коэф. отражения по выходу
|
>55 дБ
|
|
RF коэф. отражения по входу
|
>16 дБ
|
|
Напряжение питания, потребляемая мощность
|
220 В, 30 Вт
|
|
Габаритные размеры, масса
|
482×380×44 мм, 4 кг
|
|
Диапазон рабочих температур
|
0-45 °С
|
Данные передатчики, несмотря на низкую стоимость имеют ряд недостатков по сравнению со своими старшими собратьями - передатчиками с внешней цифровой модуляцией.
Недостатки:
- из-за модуляции излучения током питания лазер работает не в термостабильном режиме, что приводит к проявлению chirp-эффекта (данный эффект существенно ограничивает применение этого передатчика в WDM системах и совместно с EDFA).
- данный тип передатчиков не имеет системы SBS-control (данная система позволяет передавать в оптическое волокно световой поток с мощностью превышающей порог Бриллюэна).
