Оптический кросс
Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

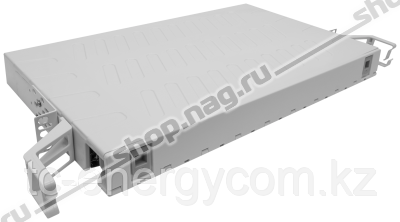

Главной особенностью SNR-ODF-24RPD-SC является выдвижной механизм открытия, который существенно упрощает процесс его обслуживания и при этом не требует демонтажа кросса из шкафа или стойки.
Корпус кросса выполнен из ударопрочного ABS пластика. На задней стенке корпуса расположены два кабельных ввода диаметром 20 мм с заглушками. Дополнительно в комплект поставки входят два герметичных кабельных ввода со степенью защиты IP68, их использование обеспечивает надержную защиту от пыли и влаги. На лицевой стороне установлена металлическая адаптерная планка, позволяющая устанавливать до 24 адаптеров SC или LC Duplex.
Внутри кросса установлена сплайс-кассета, которая расчитана на размещение до 24 гильз КДЗС (по 12 в два этажа). Сварные соединения в сплайс-кассете дополнительно фиксируются прорезиненной вставкой и защищаются прозрачной пластиковой крышкой. На крышке сплайс-кассета расположена наклейка для маркировки, выполняющая функцию администрирования сети. Для крепления силового элемента оптического кабеля предусмотрены специальные фиксаторы.
В комплект поставки входят 8 кабельных органайзеров (полуколец): 6 органайзеров установлены на панели перед адаптерной планкой, 2 органайзера устанавливаются на боковых стенках кросса при помощи крепежных винтов. Использование органайзеров положительно сказывается на удобстве эксплуатации и обслуживания активного и пассивного оборудования.
Особенности:
- Быстрый доступ к сплайс-кассете благодаря выдвижному механизму;
- Удобное обслуживание, не требующее демонтажа кросса;
- Кабельные органайзеры в комплекте поставки;
- Оптимальная организация рабочей области внутри кросса, существенно упрощающая процесс монтажа.
Выдвижной механизм открытия, расширенный комплект поставки и качество материалов делают данную модель отличным решением для строительства и обслуживания оптических сетей различного уровня.
Технические характеристики:
| Параметры |
Значение |
| Тип кросса |
стоечный |
| Применение |
19" монтажные конструктивы |
| Материалы |
корпус - ABS пластик
адаптерная планка - сталь
кронштейн крепления - сталь |
| Цвет |
белый |
| Высота, U |
1 |
| Количество оптических портов |
до 24 |
| Тип портов |
SC/LC Duplex |
| Максимальное количество сплайс-кассет |
1 |
| Количество установленных сплайс-кассет |
1 |
| Количество кабельных вводов |
2 |
| Габаритные размеры, мм |
435 х 300 х 44 |
Комплект поставки:
| Наименование |
Количество |
| Корпус |
1 шт |
| Cплайс-кассета с крышкой |
1 шт |
| Кронштейн крепления |
2 шт |
| Гильза КДЗС |
24 шт |
| Металлический хомут |
2 шт |
| Хомут нейлоновый |
4 шт |
| Крепежный набор (винт+гайка) |
4 шт |
| Крепежные винты |
1 комплект |
| Кабельные органайзеры |
1 комплект |
Паспорт
Сертификаты
