Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.
Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).

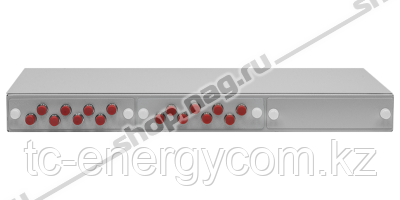

Кросс SNR-ODF-24R-16FC имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:
Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.
Технические характеристики:
Параметры | Значение |
Тип кросса | стоечный |
Высота, U | 1 |
Количество / тип оптических портов (в комплекте) |
16/FC |
Максимальное количество оптических портов | 24 (FC/ST) |
Количество кабельных вводов | не менее 3 |
Количество адаптерных планок/ металлических заглушек | 2/1 |
Толщина металла, мм | 1,0 |
Уровень защиты | IP 22 |
Габаритные размеры, мм | ширина - 408; глубина - 223; высота - 43. |
Комплект поставляется набором компонентов (без коммутации между розетками и пигтейлами):
Артикул | Наименование | Количество |
SNR-ODF-24R-LE | Кросс оптический 19" (ШКОС), до 24 портов (без планок) | 1 |
FT-U-01 | Сплайс-кассета универсальная FT-U-01 | 2 |
FT-U-01-CVR | Крышка прозрачная для сплайс-кассеты универсальной FT-U-01 | 1 |
SNR-ODF-AP-FC | Планка адаптерная для SNR-ODF R-серии (FC) | 2 |
SNR-ODF-AP-BLANK | Металлическая заглушка для SNR-ODF R-серии | 1 |
SNR-ADP-FC SM | Адаптер проходной SNR FC-FC SM | 16 |
SNR-TCT-1.0/60-010 | Гильза термоусадочная 60 мм, комплект 10 шт. | 2 |
Паспорт SNR-ODF-24R-LE (Кросс оптический 19 (ШКОС))
Паспорт FT-U-01 (Сплайс-кассета универсальная FT-U-01)
Паспорт FT-U-01-CVR (Крышка прозрачная для сплайс-кассеты универсальной FT-U-01)
Паспорт SNR-ODF-AP-FC (Планка адаптерная для SNR-ODF R-серии (FC))
Паспорт SNR-ODF-AP-BLANK (Металлическая заглушка для SNR-ODF R-серии)
Паспорт SNR-ADP-FC SM (Адаптер проходной SNR FC-FC SM)
Паспорт SNR-TCT-1.0/60-010 (Гильза термоусадочная 60мм, комплект 10 шт.)
Отказное письмо
Сертификаты
Основные | |
---|---|
Производитель | SNR |
Пользовательские характеристики | |
артикул | SNR-ODF-24R-16FC |
Тип | Стоечный 19" |
