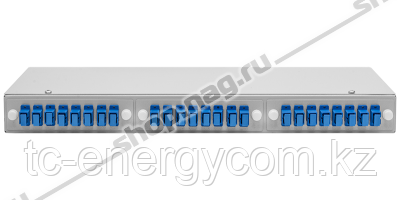

Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.
Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).
Кросс SNR-ODF-24R-24SC имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:
- Поставляется в предсобранном состояние;
- Кросс комплектуется оптическими розетками типа SC;
- Корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- Емкость кросса позволяет установить 1-2 сплайс-кассеты.
Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.
Технические характеристики:
| Параметры |
Значение |
| Тип кросса |
стоечный |
| Высота, U |
1 |
Количество / тип оптических портов
(в комплекте) |
24/SC |
| Максимальное количество оптических портов |
24 (SC/LC Duplex) |
| Количество кабельных вводов |
не менее 3 |
| Количество адаптерных планок |
3 |
| Толщина металла, мм |
1,0 |
| Уровень защиты |
IP 22 |
| Габаритные размеры, мм |
ширина - 408;
глубина - 223;
высота - 43. |
Комплект поставляется набором компонентов (без коммутации между розетками и пигтейлами):
| Артикул |
Наименование |
Количество |
| SNR-ODF-24R-LE |
Кросс оптический 19" (ШКОС), до 24 портов (без планок) |
1 |
| FT-U-01 |
Сплайс-кассета универсальная FT-U-01 |
2 |
| FT-U-01-CVR |
Крышка прозрачная для сплайс-кассеты универсальной FT-U-01 |
1 |
| SNR-ODF-AP-SC |
Планка адаптерная для SNR-ODF R-серии (SC) |
3 |
| SNR-ADP-SC SM |
Адаптер проходной SNR SC-SC SM |
24 |
| SNR-TCT-1.0/60-010 |
Гильза термоусадочная 60 мм, комплект 10 шт.
|
3 |
Паспорт SNR-ODF-24R-LE (Кросс оптический 19 (ШКОС))
Паспорт FT-U-01 (Сплайс-кассета универсальная FT-U-01)
Паспорт FT-U-01-CVR (Крышка прозрачная для сплайс-кассеты универсальной FT-U-01)
Паспорт SNR-ODF-AP-SC (Планка адаптерная для SNR-ODF R-серии (SC))
Паспорт SNR-ODF-AP-BLANK (Металлическая заглушка для SNR-ODF R-серии)
Паспорт SNR-ADP-SC SM (Адаптер проходной SNR SC-SC SM)
Паспорт SNR-TCT-1.0/60-010 (Гильза термоусадочная 60мм, комплект 10 шт.)
