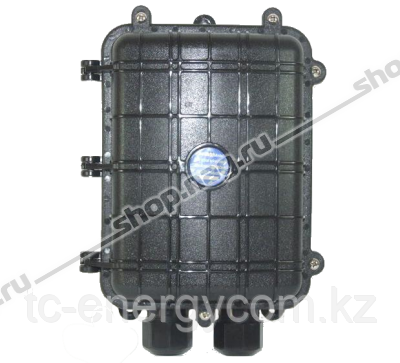

Тупиковая вертикальная муфта для волоконно-оптического кабеля SNR-FOSC-M (GJS-6006, GPJ-M) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.
Основные особенности:
- Продуманное внутреннее устройство
- Простота, быстрота установки и фиксации волокон
- Простота повторного доступа в муфту, не требующая дополнительного инструмента
- Расширенное внутреннее пространство для укладки кабеля
- Сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
- Простота добавления и удаления сплайс-пластин
- Оригинальное устройство герметизации муфты
- Установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
- Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений
- Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.
Обучающее видео:
Технические характеристики:
| Параметры |
Значение |
| Количество вводов |
2 (3 со специальной вставкой) |
| Количество стыкуемых кабелей |
0 |
| Допустимый диаметр вводимых кабелей, мм |
14 (2 - Ø14мм) |
| Диаметр кабельных вводов, мм |
2 - Ø27мм |
| Количество / тип сплайс-кассет |
4/SNR-TR-M |
| Количество соединяемых волокон |
48/96 в два этажа |
| Температура эксплуатации, t °С |
-40 ÷ +65 |
Температура хранения и транспортировки,
t °С |
-50 ÷ +70 |
| Габаритные размеры, мм |
280 х 200 х 90 |
| Вес, кг |
1,5 |
Комплект поставки:
| Наименование |
Количество |
| Корпус из высокопрочного пластика |
1 шт |
| Герметизирующая прокладка |
1 шт |
| Оригинальный патентованный механизм герметизации |
1 шт |
| Механизм фиксации оптического кабеля |
1 шт |
| Сплайс-кассета SNR-TR-M |
4 шт |
| Установочный инструмент |
1 шт |
| Болт заземления |
1 шт |
| Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС |
1 комплект |
Паспорт
Руководство по монтажу
Сертификаты
Отправка с 09 мая 2024
