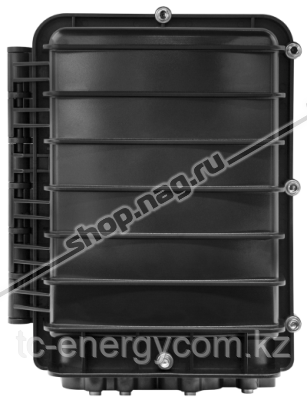

Оптическая муфта SNR-FOSC-UF2 многофункциональна предназначена для магистрального сращивания оптических кабелей, транзитного прохождения оптических модулей без их разрыва, так и для обеспечения вывода оптических линий конечным пользователям. Усовершенствован метод герметизации, который позволяет значительно сократить затраты на эксплуатацию, улучшает производительность.
Муфта имеет три функционально независимых порта ввода/вывода элементов оптических линий:
- Порт для ввода трех одиночных кабелей;
- Порт для ввода транзитной петли или двух одиночных кабелей;
- Порт для вывода оптических линий и конечных потребителей и 4 пигтейла.
Основные особенности:
- Продуманное внутреннее устройство;
- Простота, быстрота установки и фиксации волокон;
- Простота повторного доступа в муфту, не требующая дополнительного инструмента;
- Расширенное внутреннее пространство для укладки кабеля;
- Сплайс-кассеты защелкивающимся механизмом открываются более чем на 90°;
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
- Простота добавления и удаления сплайс-кассет;
- Оригинальное устройство герметизации муфты;
- Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности;
- Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок;
- Емкость муфты может быть увеличена при помощи дополнительных сплайс-кассет.
Технические характеристики:
| Параметры |
Значение |
| Материал |
модифицированный полимерный пластик |
| Количество вводов |
5 |
| Количество стыкуемых кабелей |
5 |
| Допустимый диаметр вводимых кабелей, мм |
8~15 |
| Диаметр кабельных вводов, мм |
5 - Ø15 |
| Количество сплайс-кассет в комплекте / максимальное |
2/5 |
| Количество соединяемых волокон* |
24 |
| Максимальное количество соединяемых волокон** |
60 |
| Емкость сплайс-кассеты |
12 |
| Уровень защиты |
IP 68 |
| Температура эксплуатации, t °С |
-40 ÷ +65 |
Температура хранения и транспортировки,
t °С |
-50 ÷ +70 |
| Габаритные размеры, мм |
300 х 220 х 100 |
| Вес, кг |
2,7 |
* В комплект поставки входит 2 сплайс-кассеты
** Для монтажа максимального количества соединяемых волокон требуется установка дополнительных сплайс-кассет (приобретаются отдельно).
Комплект поставки:
| Наименование |
Количество |
| Корпус из полимерного пластика |
1 шт |
| Кабельный зажим |
1 шт |
| Сплайс-кассета |
2 шт |
| Заглушки |
3 шт |
| Комплект герметизации |
1 шт |
| Установочный инструмент |
1 шт |
| Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС |
1 комплект |
Паспорт
