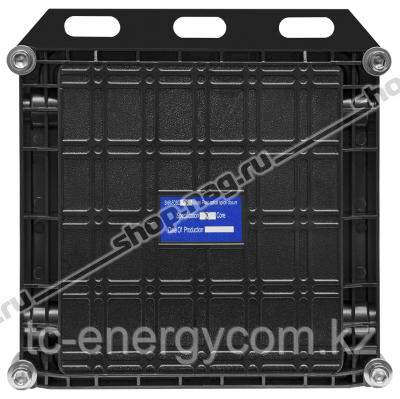

SNR-FOSC-X - компактная оптическая проходная муфта, обладающая повышенной ударопрочностью.
Предназначена для сращивания и разветвления оптического кабеля при воздушной, настенной или подземной инсталляции (колодцы кабельной канализации). Плоская малогабаритная конструкция позволяет размещать муфту в ограниченном пространстве. Пазы с одной стороны корпуса позволяют удобно подвешивать муфту на несущем тросе. Муфта позволяет осуществлять ввод до 4 кабелей. Муфта укомплектована кассетой, которая позволяет размещать 8 гильз КДЗС (16 в два яруса), герметизация ввода осуществляется резиновыми уплотнителями и герметизирующей лентой.
Корпус оптической муфты выполнен из высокопрочного пластика, что обеспечивает надежную защиту сплайс-кассеты и элементов крепления волоконно-оптического кабеля, независимо от условий эксплуатации.
Технические характеристики:
| Параметры |
Значение |
| Количество вводов |
4 (по 2 с каждой стороны) |
| Количество стыкуемых кабелей |
2 |
| Допустимый диаметр вводимых кабелей, мм |
6~15 |
| Диаметр кабельных вводов, мм |
2 - Ø12, 2 - Ø15 |
| Максимальное количество сплайс-кассет |
1 |
| Количество соединяемых волокон |
8/16 в два этажа |
| Температура эксплуатации, t °С |
-40 ÷ +65 |
Температура хранения и транспортировки,
t °С |
-50 ÷ +70 |
| Габаритные размеры, мм |
205 х 210 х 45 |
| Вес, кг |
1,0 |
Комплект поставки:
| Наименование |
Количество |
| Муфта |
1 шт |
| Сплайс-кассета |
1 шт |
| Герметизирующая лента |
1 шт |
| Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС |
1 комплект |
