Муфта оптическая – устройство, предназначенное для соединения любого типа оптических кабелей на опорах воздушных линий связи и электропередачи, при их прокладке в грунте, каналах кабельной канализации, тоннелях, коллекторах. Оптические муфты предназначены для защиты соединения волокон от внешних факторов: механических повреждений, попадания влаги, температурных изменений. С помощью
кабельных муфт можно производить разветвление кабельных линий.

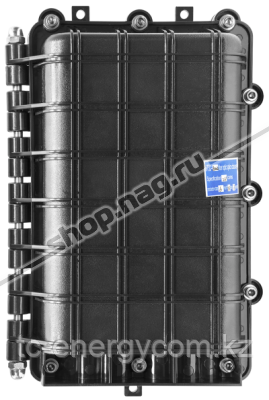

101-01-08 - оптическая муфта, обладающая механической и химической устойчивостью к внешним воздействиям благодаря прочному корпусу из поликарбоната. Механическая герметизация муфты является надежным и одновременно простым решением, в совершенно разных условиях эксплуатации.
Муфта полностью укомплектована всеми необходимыми аксессуарами для простого и быстрого монтажа и не требует дополнительных инструментов для установки. Простота конструкции обеспечивает удобство работы и обслуживания муфты, можно вводить дополнительные кабели, переваривать волокна без нарушения уже соединенных.
Технические характеристики:
| Параметры |
Описание |
| Материал |
полипропилен с добавлением стекловолокна |
| Цвет |
черный |
| Количество вводов |
2 для кабеля Ø 8-13 мм
2 для кабеля Ø 8-16 мм
2 для кабеля Ø 8-20 мм |
| Количество стыкуемых кабелей |
до 6 |
| Диаметр вводимых кабелей, мм |
8~16 |
| Количество устанавливаемых сплайс-кассет |
до 2 |
| Количество устанавливаемых адаптеров |
8 |
| Тип устанавливаемых адаптеров |
SC/LC Duplex |
| Степень защиты |
IP68 |
| Температура эксплуатации, t °C |
-40 ~ +60 |
| Габаритные размеры, мм |
323 x 202 x 86 |
| Вес, кг |
2,7 |
Комплект поставки:
|
Наименование
|
Количество
|
| Корпус из высокопрочного пластика |
1 шт.
|
| Кабельный зажим |
1 шт.
|
| Комплект заглушек 20 мм, 16 мм, 13 мм |
2 шт.
|
| Герметизирующая прокладка |
1 шт.
|
| Сплайс-кассета |
2 шт.
|
| Расходный материал для крепления (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки) |
1 шт.
|
| Ключ шестигранный |
1 шт.
|
