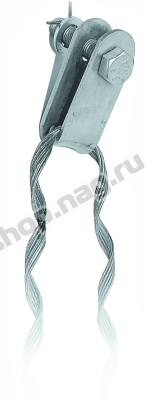

Зажим натяжной спиральный (НСО), 8 кН, c коушем, диаметр зажимаемого кабеля 15,3~16,7 мм.
Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100 м. Крепеж состоит из протектора - для защиты оболочки кабеля от повреждения, силовой спирали и коуша.
Коуш представляет собой металлическую основу, с помощью которой зажим крепится к опоре. Существует множество модификаций для различных длин пролета, нагрузки и прочности заделки кабеля.
Зажим натяжной спиральный (НСО) представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и влияет на механические и оптические характеристики кабеля.
Расшифровка маркировки SNR-НСО-8-15,3/16,7К:
- НСО - зажим натяжной спиральный;
- 8 - предназначен для кабелей с нагрузкой до 8 кН;
- 15,3/16,7 - минимальный/максимальный диаметр зажимаемого кабеля;
- К - наличие коуша.
Технические характеристики:
| Параметры |
Значение |
| Материал |
сталь горячего цинкования |
| Максимальное натяжение кабеля, кН |
8 |
| Минимальный диаметр зажимаемого кабеля, мм |
15,3 |
| Максимальный диаметр зажимаемого кабеля, мм |
16,7 |
| Длина зажима, мм |
600-650 |
| Вес комплекта, кг |
0,5 |
Комплект поставки SNR-НСО-8-15,3/16,7К:
- Коуш (в зависимости от комплектации);
- Спираль силовая Lc=600-650 мм, состоящая из 5-ти проклеенных между собой спиралей и нанесенным абразивом.
