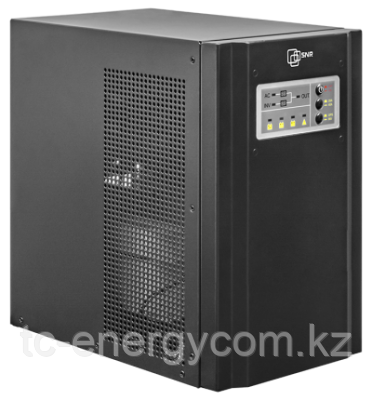

Инвертор серии SH, мощностью 2000ВА/1600 Вт, низкочастотный, с чистой синусоидой на выходе,ток заряда 10/20 А.
Инвертор – мощный преобразователь постоянного напряжения 24 Вольт от различных аккумуляторов, в переменное напряжение 220 Вольт. В отличие от источников бесперебойного питания, инвертор обеспечивает значительно большее время автономной работы при меньшей или сравнимой стоимости.
Инвертор значительно дешевле мини-электростанции, миниатюрен и лёгок. Совместно с одним или несколькими аккумуляторами преобразователь напряжения (инвертор) может работать как автономный источник бесперебойного питания для дома, котельной, пожарных и охранных систем. Если есть сетевое напряжение 220 Вольт, инвертор просто пропускает его "сквозь" себя и, при необходимости, подзаряжает аккумуляторы. Если напряжение в сети исчезло, инвертор мгновенно начинает генерировать переменное напряжение 220 Вольт от аккумуляторов. Время автономной работы преобразователя напряжения зависит от мощности нагрузки и ёмкости аккумуляторов. При появлении сетевого напряжения инвертор автоматически переключится в исходное состояние ожидания и подзарядит аккумуляторы.
Инверторы серии SH - низкочастотные инверторы, выдающие на выходе чистую синусоиду.
В линейку инверторов серии SH входят модели с мощность от 600 до 2000 ВА.
Инвертор серии SH предназначен для работы как вне электрических сетей с системой аккумуляторных батарей, так и с городской сетью.
Инвертор может работать не только с бытовыми электроприборами и прецизионными электронными устройствами, офисным оборудованием и многими другими, но с оборудованием высокой индуктивной нагрузки, такими как кондиционер, холодильник, стиральная машина, насосы и другими приборами, имеющими электромоторы.
Особенности:
- Чистая синусоида на выходе обеспечивает совместимость со всеми видами нагрузки, инвертор и зарядное устройство в одном корпусе;
- Функция низкочастотного преобразования позволяет использовать инвертор со многими видами мощных потребителей;
- Микропроцессорное управление;
- Широкий диапазон входного напряжения.
Технические характеристики:
| Модель |
SNR-INV-2000- SH |
| Мощность |
2000ВА / 1600Вт |
| Входные параметры |
|
| Напряжение |
220 В |
| Частота |
50 Гц |
| Фаза |
Одна фаза |
| Диапазон вх. напряжения |
В режиме инвертора:130～290В / В режиме ИБП:150～285В |
| Диапазон вх. частоты |
40 - 65 Гц |
| Выходные параметры |
|
| Напряжение в режиме инвертора |
160～260В |
| Напряжение в режиме ИБП |
190～260В |
| Напряжение в режиме питания от батарей |
220В ±10% |
| Частота |
50 ±3Гц |
| PF |
0,8 |
| Форма выходного сигнала |
Синусоида |
| Защита |
Перегрузка/короткое замыкание/перегрева |
| Время переключения на аккумулятор |
6мс |
| Режимы работы |
|
| Режим инвертора |
Функция мягкого старта, время переключения ≤ 130 мс |
| Режим ИБП |
Функция мягкого старта отсутствует, время переключения ≤ 20 мс |
| Аккумулятор |
|
| Напряжение |
24В |
| Напряжение заряда |
27.6В±0.6В |
| Ток заряда |
10A / 20A (optional) |
| Физические параметры |
|
| Размеры (ГхШхВ), мм |
363х220х358 |
| Вес нетто/брутто, кг |
19.6/21.1 |
| Условия эксплуатации |
|
| Влажность |
20~95% ( без конденсата) |
| Уровень шума |
<55 дБ |
| Максимальное тепловыделение |
100 Вт/ч |
Время работы инвертора SNR-INV-2000-SH:
| Аккумулятор |
Емкость аккумулятора |
Время работы при половинной нагрузке |
Время работы при полной нагрузке |
| SNR-BAT-12-33 |
33 Ач |
26 мин |
11 мин |
| SNR-BAT-12-40 |
40 Ач |
29 мин |
16 мин |
| SNR-BAT-12-50 |
50 Ач |
35 мин |
20 мин |
| SNR-BAT-12-100D |
100 Ач |
2 ч 20 мин |
45 мин |
| SNR-BAT-12-120A |
120 Ач |
2 ч 50 мин |
59 мин |
| SNR-BAT-12-150A |
150 Ач |
3 ч 25 мин |
1ч 35 мин |
| SNR-BAT-12-200 |
200 Ач |
4 ч 15 мин |
2ч 20 мин |
Фактическое время переключения в различных режимах:
| Режим ИБП |
С режима "от сети" на режим от АКБ без нагрузки |
40 мс |
| С режима "от сети" на режим от АКБ с нагрузкой |
13,6 мс |
| С режима от АКБ на режим "от сети" без нагрузки |
13 мс |
| С режима от АКБ на режим "от сети" с нагрузкой |
10,2 мс |
| Режим инвертора |
С режима "от сети" на режим от АКБ без нагрузки |
93 мс |
| С режима "от сети" на режим от АКБ с нагрузкой |
91 мс |
| С режима от АКБ на режим "от сети" без нагрузки |
54 мс |
| С режима от АКБ на режим "от сети" с нагрузкой |
5,2 мс |
Фактические напряжения переключения в различных режимах:
| Минимальное напряжение переключения на АКБ |
Режим инвертора |
126 VAC |
| Режим ИБП |
150 VAC |
| Минимальное напряжение переключения на нормальный режим |
Режим инвертора |
138 VAC |
| Режим ИБП |
162 VAC |
Дополнительное описание.
Формы выходного сигнала в различных режимах работы:
Режим инвертора Режим ИБП
Режим от АКБ
Графики переключения в различных режимах работы без нагрузки:
С режима инвертора на режим от АКБ С режима от АКБ на режим инвертора
С режима ИБП на режим от АКБ* С режима от АКБ на режим ИБП
*Причиной длительного времени переключения является конденсатор большой емкости, установленный в выходной цепи инвертора, и при малых нагрузках он разряжается дольше.
Графики переключения в различных режимах работы с нагрузкой (50 %):
С режима инвертора на режим от АКБ С режима от АКБ на режим инвертора
С режима ИБП на режим от АКБ С режима от АКБ на режим ИБП
Комплектация:
- Инструкция по эксплуатации;
- Кабель сетевого ввода.
