Сетевой адаптер PE2G4BPFi80-LX-SD-R может работать в трех режимах: Normal, Disconnect и Bypass.
В режиме Normal все порты представляют из себя независимые интерфейсы.
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.
В режиме Disconnect адаптер имитирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять команды в контролер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.
Сетевые карты Silicom PE2G4BPFi80-LX-SD-R идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

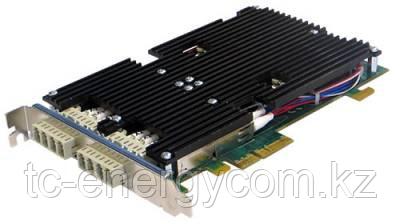

Silicom’s Dual Port Fiber Gigabit Ethernet Bypass Server adapter построен на контроллере Intel 82580.
Основные характеристики:
- PCI Express X4 lanes;
- Поддержка PCI Express Base Specification 2.1 (5GT/s);
- Укороченная карта (167.64мм x 109.1мм).
Особенности производительности:
- Поддержка Flow Control;
- Поддержка 802.1q VLAN;
- Приоритезация на основании 802.1p;
- Поддержка Jumbo Frame (9.5KB);
- Глубокий пакетный буфер;
- Аппаратная разгрузка TCP сегментации;
- Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP;
- Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов;
- Прерывания, инициируемые сообщениями (MSI, MSI-X);
- 8 очередей приема и 8 очередей передачи на порт;
- Поддержка до 8 VMDq на порт;
- Поддержка Direct Cache Access (DCA);
- Поддержка LAG и Load Balancing.
Поддержка операционных систем (стандартные Intel-драйвера):
- LinuxLinux;
- FreeBSD;
- Windows;
- VMware.
Технические характеристики:
| Стандарт IEEE |
Fiber Gigabit Ethernet, 1000Base-LX (1310nM) |
| Поддержка операционных систем |
| Поддержка операционных систем |
Linux
FreeBSD
Windows
VMware |
| Общие технические характеристики |
| Тип интерфейса |
PCI-Express Base Specification Revision 2.1 (5GT/s) |
| Размер платы |
Short PCI add in card: 167.64мм x 109.1мм |
| Тип карты PCI Express |
X4 Lane |
| Напряжение PCI Express |
+3.3V +- 9%
+12V +- 8% |
| PCI коннектор |
Gold Finger: X4 Lane |
| Контроллер |
Intel 82580 |
| I/O |
LC разъемы на металлической панели |
| Вес |
190 г |
| Потребляемая мощность |
0.42A, 5.04W при 12V: все порты работают на скорости 1000Mb/s.
0.42A, 5.04W при 12V: при отсутствии линка на портах.
0.4A, 4.8W при 12V: Bypass Mode.
0.4A, 4.8W при 12V: Disconnect Mode |
| Держатель |
отсуствует |
| Допустимая влажность |
0%–90%, без конденсации |
| Диапазон рабочих температур |
0°C - 45°C |
| Диапазон температур хранения |
-40°C – 65°C |
| Сертификаты EMC |
FCC Part 15, Subpart B Class A
Conducted Emissions
Radiated Emissions
CE EN 55022: 1998 Class A Amendments A1: 2000; A2: 2003
Conducted Emissions
Radiated Emissions
CE EN 55024: 1998 Amendments A1: 2000; A2: 2003
Immunity for ITE Amendment A1: 2001
CE EN 61000-3-2 2000, Class A
Harmonic Current Emissions
CE EN 61000 3-3 1995, Amendment A1: 2001
Voltage Fluctuations and Flicker
CE IEC 6100-4-2: 1995
ESD Air Discharge 8kV. Contact Discharge 4kV.
CE IEC 6100-4-3:1995
Radiated Immunity (80-1000Mhz), 3V/m 80% A.M. by 1kHz
CE IEC 6100-4-4:1995
EFT/B: Immunity to electrical fast transients 1kV Power
Leads, 0.5Kv Signals Leads
CE IEC 6100-4-5:1995
Immunity to conductive surges COM Mode; 2kV,
Dif. Mode 1kV
CE IEC 6100-4-6:1996
Conducted immunity (0.15-80 MHz) 3VRMS 80% A.M.
By 1kHz
CE IEC 6100-4-11:1994
Voltage Dips and Short Interruptions
V reduc >95%, 30% >95% Duration 0.5per, 25per, 250per |
| MTBF |
79 лет |
| Световая индикация (LED) |
| Световая индикация LED |
(1) LEDs per port
Link/Act :
Turns on link (Green),
Blinks on activity (Green)
Between each 2 ports : Link Speed / Bypass / Disconnect :
Turns off on normal link.
Yellow on Disconnect
Green on Bypass |
| Расположение светодиодов |
Светодиоды расположены на плате PCB, видны через отверстия металлического крепления карты.
Каждый желтый и зеленый светодиоды расположены над LC коннектором. Светодиод отображающий режим работы карты (link, bypass, disconnect) на каждую пару портов расположен между портами. |
| Разъемы |
4 LC |
Функциональное описание.
Сетевой адаптер PE2G4BPFi80-LX-SD-R может работать в трех режимах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.
Функциональная диаграмма режима Normal:
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express.
Функциональная диаграмма режима Bypass:
В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.
Функциональная диаграмма режима Disconnect:
Сетевой адаптер PE2G4BPFi80-LX-SD-R поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.
Bypass-адаптеры Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетеваякарта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.
Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении электропитания.
