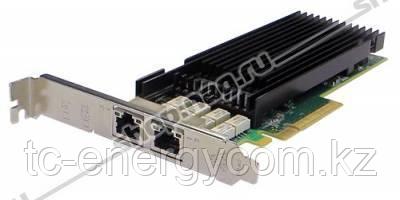

Сетевая карта 2 порта 10GBase-T Bypass (RJ45, Intel x540), Silicom PE210G2BPi40-T-SD
Сетевая карта 2 порта 10GBase-T Bypass (RJ45, Intel x540), Silicom PE210G2BPi40-T-SDВ наличии
479 200 Тг.
+77212922578
  • +77212922579
Купить

Описание

Сетевая карта PE210G2BPi40-T-SD предназначена для использования в inline-сетевых системах (DPI, IDP, Firewall и т.д.), требующих обеспечения сетевой связанности даже при отказе системы.

Сетевой адаптер PE210G2BPi40-T-SD может работать в трех режимах: Normal, Disconnect и Bypass.

В режиме Normal все порты представляют из себя независимые интерфейсы.

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.

В режиме Disconnect адаптер имитирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять команды в контролер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.

Сетевой адаптер Silicom PE210G2BPi40-T-SD предназначен для использования в серверах и высокопроизводительных сетевых плафтормах.
Сетевая карта Silicom PE210G2BPi40-T-SD построена на контроллере Intel X540. Intel X540 состоит из двух уровней Ethernet MAC и двух встроенных 10G-BASE-T PHY.

Контроллер Intel X540 поддерживает апаратное укорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Основные характеристики:

  • PCI Express X8 lanes;
  • Поддержка спецификации PCI Express Base 2.1 (5GT/s);
  • Поддержка стандартов 10GBASE-T, 1000 BASE-T and 100BASE-TX;
  • Низкий профиль (167.65мм X 68.91мм);
  • Потребляемая мощность - 7.56Вт (при отсутствии линка на портах).

Характеристики производительности:

  • Поддержка jumbo-frame до 15.5КБ;
  • Поддержка Flow control;
  • Управление статистикой и RMON;
  • Поддержка 802.1q VLAN;
  • Аппаратная разгрузка TCP сегментации: до 256KB;
  • Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP;
  • Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов;
  • Прерывания, инициируемые сообщениями (MSI, MSI-X);
  • Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU;
  • Несколько очередей приема (RSs) 8×8 и 16×4;
  • 32 очереди передачи;
  • Поддержка 16 виртуальных очередей устройств (VMDq) на порт;
  • Подеркжа Direct Cache Access (DCA);
  • Большой входящий пакетный буфер (384 КБ);
  • Большой исходящий пакетный буфер (160КБ).

Поддержка операционных систем (стандартные Intel-драйвера):

  • Linux.

Технические характеристики:

Поддерживаемые IEEE стандарты Copper 10Gigabit Ethernet, 10GBASE-T, IEEE 802.3an
Gigabit Ethernet, 1000Base-T
100 Mb Ethernet: 100BASE-TX
Скорость передачи данных 20 Gb/s, 2000Mb/s и 200 Mb/s в режиме full duplex на порт
Кабели и рабочие расстояния 100Base-Tx Category 5 максимум 100м
1000Base-T Category 5E максимум 100м
10GBase-T Category 6A максимум 100м
Поддержка операционных систем
Поддержка операционных систем Linux
Общие технические характеристики
Тип интерфейса PCI-Express Base Specification Revision 2.1 (5GT/s)
Размер платы Low profile add-in card: 167.65мм X 68.91мм
Тип карты PCI Express X8 Lane
Напряжение PCI Express +12V +- 8%
PCI коннектор Gold Finger: X8 Lane
Контроллер Intel x540
I/O RJ45
Вес 170г
Потребляемая мощность 13.56W, 1.13A при 12V: все порты работают на скорости 10Gb/s, (Normal Mode).
8.04W, 0.67A при 12V: все порты работают на скорости 1Gb/s, (Normal Mode).
5.28W, 0.44A при 12V: все порты работают на скорости 100Mb/s, (Normal Mode).
7.2W, 0.6A при 12V: потребление в режиме Bypass.
7.44W, 0.62A при 12V: потребление в режиме Disconnect.
7.56W, 0.63A при 12V: при отсутствии линка на портах
Допустимая влажность 0%–90%, без конденсации
Диапазон рабочих температур 0°C - 45°C
Диапазон температур хранения -40°C – 65°C
Сертификаты EMC EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptions
MTBF 151 год
Световая индикация (LED)
Световая индикация LED 2 светодиода на порт
Индикация скорости LED:
(2) LED per port
Lower (Right) LED: Link /ACT :
Turns on link , blinks on activity (Green)
Upper (Left) LED: Speed / Bypass / Disconnect*
Link of 1Gb/s: Turns on link (Yellow)
Link of 10Gb/s: Turns on link (Green)
Bypass: Blink (Green) on Bypass
Disconnect* : Blink (Yellow)
Расположение светодиодов Светодиоды расположены в RJ45 коннекторе
Разъемы 2 экранированных RJ-45



Функциональное описание.

Сетевой адаптер PE210G2BPi40-T-SD может работать в трех режимах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.

Функциональная диаграмма режима Normal:

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express.

Функциональная диаграмма режима Bypass:

В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.

Функциональная диаграмма режима Disconnect

Сетевой адаптер PE210G2BPi40-T-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.

Bypass-адаптеры Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевая карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.

Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении электропитания.

Документация
Программное обеспечение

Характеристики

Основные
Производитель  Silicom
Страна производительИзраиль
СостояниеНовое
