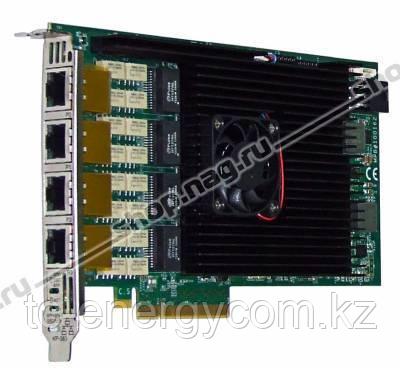

Сетевая карта PE310G4BPi40-T-SD предназначена для использования в inline-сетевых системах (DPI, IDP, Firewall и т.д.), требующих обеспечения сетевой связанности даже при отказе системы.
Сетевой адаптер PE310G4BPi40-T-SD может работать в трех режимах: Normal, Disconnect и Bypass.
В режиме Normal все порты представляют из себя независимые интерфейсы.
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.
В режиме Disconnect адаптер имитрирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять комманды в контоллер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.
Сетевой адаптер Silicom PE310G4BPi40-T-SD предназначен для использования в серверах и высокопроизводительных сетевых платформах.
Сетевая карта Silicom PE310G4BPi40-T-SD построена на контроллере Intel X540. Intel X540 состоит из двух уровней Ethernet MAC и двух встроенных 10G-BASE-T PHY.
Контроллер Intel X540 поддерживает аппаратное ускорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.
Основные характеристики:
- PCI Express X8 lanes;
- Поддержка спецификации PCI-Express Base Specification Revision 3.0 (8GT/s);
- Поддержка стандартов 10GBASE-T, 1000 BASE-T and 100BASE-TX;
- Полный профиль (193.04мм X 110.13мм);
- Потребляемая мощность - 31.80Вт (все порты работают на скорости 10Gb/s).
Характеристики производительности:
- Поддержка jumbo-frame до 15.5КБ;
- Поддержка Flow control;
- Управление статистикой и RMON;
- Поддержка 802.1q VLAN;
- Аппаратная разгрузка TCP сегментации: до 256KB;
- Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP;
- Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов;
- Прерывания, инициируемые сообщениями (MSI, MSI-X);
- Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU;
- Несколько очередей приема (RSs) 8×8 и 16×4;
- 32 очереди передачи;
- Поддержка 16 виртуальных очередей устройств (VMDq) на порт;
- Подеркжа Direct Cache Access (DCA);
- Большой входящий пакетный буфер (384 КБ);
- Большой исходящий пакетный буфер (160КБ).
Поддержка операционных систем (стандартные Intel-драйвера):
Технические характеристики:
| Поддерживаемые IEEE стандарты |
Copper 10Gigabit Ethernet, 10GBASE-T, IEEE 802.3an
Gigabit Ethernet, 1000Base-T
100 Mb Ethernet: 100BASE-TX |
| Скорость передачи данных |
20 Gb/s, 2000Mb/s и 200 Mb/s в режиме full duplex на порт |
| Кабели и рабочие расстояния |
100Base-Tx Category 5 максимум 100м
1000Base-T Category 5E максимум 100м
10GBase-T Category 6A максимум 100м |
| Поддержка операционных систем |
| Поддержка операционных систем |
Linux |
| Общие технические характеристики |
| Тип интерфейса |
PCI-Express Base Specification Revision 3.0 (8GT/s) |
| Размер платы |
Standard height long add-in card 193.04мм X 110.13мм |
| Тип карты PCI Express |
X8 Lane |
| Напряжение PCI Express |
+12V +- 8% |
| PCI коннектор |
Gold Finger: X8 Lane |
| Контроллер |
Intel x540 |
| I/O |
RJ45 |
| Вес |
300г |
| Потребляемая мощность |
31.80 W, 2.65 A при 12V: все порты работают на скорости 10Gb/s (Normal Mode).
21.00 W, 1.75 A при 12V: все порты работают на скорости 1Gb/s (Normal Mode).
15.48 W, 1.29 A при 12V: все порты работают на скорости 100Mb/s (Normal Mode).
20.40 W, 1.70 A при 12V: в режиме Bypass.
20.40 W, 1.70 A при 12V: в режиме Disconnect.
20.52 W, 1.71 A при 12V: при отсутствии линка на портах |
| Допустимая влажность |
0%–90%, без конденсации |
| Диапазон рабочих температур |
0°C - 45°C |
| Диапазон температур хранения |
-40°C – 65°C |
| Сертификаты EMC |
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptions |
| MTBF |
72 года |
| Световая индикация (LED) |
| Световая индикация LED |
2 светодиода на порт
Индикация скорости LED:
(2) LED per port
Lower (Right) LED: Link /ACT :
Turns on link , blinks on activity (green)
Upper (Left) LED: Speed / Bypass / Disconnect
Link of 1Gb/s: Turns on link (yellow)
Link of 10Gb/s: Turns on link (green)
Bypass: Blink (Green)
Disconnect : Blink (Yellow) |
| Расположение светодиодов |
Светодиоды расположены в RJ45 коннекторе |
| Разъемы |
4 экранированных RJ-45 |
Функциональное описание.
Сетевой адаптер PE310G4BPi40-T-SD может работать в трех режимах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.
Функциональная диаграмма режима Normal:
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express.
Функциональная диаграмма режима Bypass:
В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.
Функциональная диаграмма режима Disconnect:
Сетевой адаптер PE310G4BPi40-T-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.
Bypass-адаптеры Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевая карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.
Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении электропитания.
