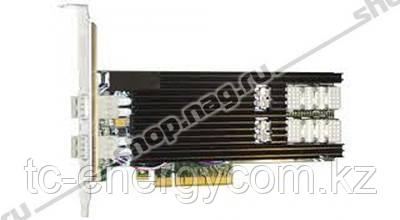

Сетевая карта PE210G2BPI9-LR-SD предназначена для использования в inline-сетевых системах (DPI, IDP, Firewall и т.д.), требующих обеспечения сетевой связанности даже при отказе системы.
Сетевой адаптер PE210G2BPI9-LR-SD может работать в трех режимах: Normal, Disconnect и Bypass.
В режиме Normal все порты представляют из себя независимые интерфейсы.
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.
В режиме Disconnect адаптер имитирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять команды в контролер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.
Сетевые карты Silicom PE210G2BPI9-LR-SD идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.
Контроллер Intel 82599ES поддерживает аппаратное ускорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.
Основные характеристики:
- PCI Express X8 lanes;
- Поддержка спецификации PCI Express Base 2.0 (5GT/s);
- Низкий профиль (167.65м X 68.91мм).
Характеристики производительности:
- Поддержка jumbo-frame до 15.5КБ;
- Поддержка Flow control;
- Управление статистикой и RMON;
- Поддержка 802.1q VLAN;
- Аппаратная разгрузка TCP сегментации: до 256KB;
- Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP;
- Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов;
- Прерывания, инициируемые сообщениями (MSI, MSI-X);
- Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU;
- Поддержка 16 виртуальных очередей устройств (VMDq) на порт;
- Подеркжа Direct Cache Access (DCA);
- Большой входящий пакетный буфер (512 КБ);
- Большой исходящий пакетный буфер (160КБ).
Поддержка операционных систем (стандартные Intel-драйвера):
Технические характеристики:
| Стандарт IEEE |
Fiber 10 Gigabit Ethernet, 10G BASE-LR (1310nM LAN PHY) |
| Поддержка операционных систем |
| Поддержка операционных систем |
Linux
FreeBSD
Vmaware |
| Общие технические характеристики |
| Тип интерфейса |
PCI-Express Base Specification Revision 2.0 (5GT/s) |
| Размер платы |
Low profile add-in card: 167.65мм X 68.91мм |
| Тип карты PCI Express |
X8 Lane |
| Напряжение PCI Express |
+3.3V +- 9%
+12V +- 8% |
| PCI коннектор |
Gold Finger: X8 Lane |
| Контроллер |
Intel 82599ES |
| I/O |
LC разъемы на металлической панели |
| Вес |
200г |
| Потребляемая мощность |
6.6 W, 0.55 A при 12V: все порты работают на скорости 10Gb/s, (Normal Mode).
6.12 W, 0.51 A при 12V: все порты работают в режиме Bypass.
6.36 W, 0.53 A при 12V: при отсутствии линка на всех портах. |
| Держатель |
Металлическая панель под полный профиль и низкий профиль |
| Допустимая влажность |
0%–90%, без конденсации |
| Диапазон рабочих температур |
0°C - 50°C |
| Диапазон температур хранения |
-20°C – 65°C |
| Сертификаты EMC |
FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptions |
| MTBF |
71 год |
| Световая индикация (LED) |
| Световая индикация LED |
(2) LED per port
Link: Turns on Blue on 10G link.
Turns on Green on 1G link
ACT: Blinks on activity (green).
Bi-color LED per Bypass pair:
BYPASS: Turns on Green on Bypass
Disconnect : Turns on Yellow on Disconnect
Normal: Off |
| Расположение светодиодов |
Светодиоды расположены на плате PCB, видны через отверстия металлического крепления карты. |
| Разъемы |
2 LC |
Функциональное описание.
Сетевой адаптер PE210G2BPI9-LR-SD может работать в трех режимах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.
Функциональная диаграмма режима Normal:
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express.
Функциональная диаграмма режима Bypass:
В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.
Функциональная диаграмма режима Disconnect:
Сетевой адаптер PE210G2BPI9-LR-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.
Bypass-адаптеры Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевая карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.
Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении электропитания.
