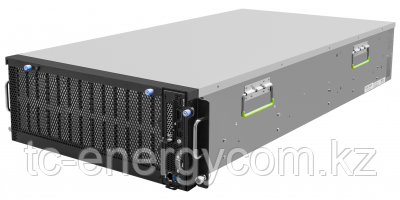

TYAN FA100-B7118 - серверная платформа ультравысокой дисковой плотности, высотой 4U. Спроектирована на основе процессоров Intel Xeon Scalable процессоров, поддерживает до 2048GB памяти, её главной особенностью является возможность установки 100 шт. жестких дисков 2.5”/3.5” SAS12G/SATA6G с горячей заменой, что позволяет организовать хранение до 1ПБ данных. Обеспечивает богатый набор функций и невероятную производительность. Используя передовые технологии Intel, серверная система способна предложить масштабируемые 64-х разрядные вычисления, архитектуру памяти с повышенной пропускной способностью и расширенную шину PCI-E.
Платформа позволяет строить системы хранения данных повышенной плотности до 6ПБ что особенно актуально для крупных систем видеонаблюдения и СОРМ-3 (закон Яровой)
Поддержка:
- Процессор, до 2 шт. Intel Xeon Scalable Processor;
- Память, до 2048GB DDR4 ECC REG;
- Жёсткие диски, до 100 шт. 3,5"SATA/SAS;
- Аппаратный RAID-контроллер, не поддерживается.
В комплект входит:
- Аппаратный HBA-контроллер: SAS3008 I/O - 2 шт.;
- Блок питания 1600W - 2 шт.;
- Hot-swap салазки для жестких дисков 3,5"/2,5" - 100 шт.;
- Крепление для установки в 19" стойку - 1 шт.;
- Радиатор процессора - 2 шт.
Основные особенности:
- Максимальная дисковая плотность на шасси, 100 дисков;
- Модульная материнская плата.
Основные технические характеристики:
| Система |
|
| Модель Шасси |
FA100 |
| Габариты (Д x Ш x В) |
1015 x 435 x 174 мм |
| Материнская плата |
S7118GMR |
| Вес брутто |
72 кг |
| Вес нетто |
45 кг |
| Передняя панель |
|
| Кнопки |
1 шт. PWR w/ LED / 1 шт. UID |
| Порты ввода\вывода |
2 шт. USB 3.0 порты
1 шт. COM порт
1 шт. LAN порт (IPMI)
1 шт. SD Card слот |
| Накопители |
|
| Тип |
100 шт. 3.5"/2.5" Hot-Swap SSD/HDD |
| Поддерживаемый HDD интерфейс |
SATA 6Gb/s / SAS 12.0Gb/s |
| Охлаждение системы |
|
| Вентиляторы |
(7+1) 8 см. вентиляторы с горячей заменой |
| Питание |
|
| Тип |
Redundant PSU |
| Напряжение питания |
AC 100-127V/12A / AC 200-240V/9.48A |
| Частота |
47-63 Hz |
| Выход Ватт |
1,000 Ватт макс.(для 100-127V AC) 1600 Ватт макс. (для 200-240V AC) |
| Эффективность |
PFC / 80 plus Platinum |
| Резервируемый |
1+1 |
| Процессор |
|
| Сокет |
до 2 шт. LGA3647 |
| Поддерживаемая серия процессоров |
Intel Scalable Processor |
| Тепловая схема питания (TDP) в Ваттах |
Максимально до 165 Ватт |
| Системная шина |
До 10.4/9.6 GT/s с поддержкой Intel Ultra Path Interconnect (UPI) |
| Чипсет |
|
| PCH |
Intel C621 |
| Память |
|
| Количество слотов |
(8)+(8) DIMM слотов |
| Тип / скорость |
DDR4 RDIMM/RDIMM 3DS/LRDIMM/LRDIMM 3DS 2666 |
| Объем |
До 512GB RDIMM/ 1,024GB LRDIMM/ 2,048GB LRDIMM 3DS |
| Канал памяти |
6 каналов на процессор |
| Напряжение памяти |
1.2V |
| Слоты расширения |
|
| PCI-E |
1 шт. PCI-E Gen3 x16 slot (HH / HL) |
| Другие |
1 шт. PCI-E Gen3 x16 OCP 2.0 slot (conn.A+conn.B) |
| Сеть |
|
| Порты |
1 шт. GbE port dedicated for IPMI |
| PHY |
Realtek RTL8211E |
| Хранилище |
|
| Подключение |
Board-to-board |
| Контроллер |
2 шт. Broadcom SAS3008 |
| Speed |
12.0 Гб/с |
| RAID |
N/A |
| Разъем M.2 |
1 шт.22110/2280 (через PCI-E и SATA интерфейсы) |
| Графика |
|
| Разрешение |
до 1920x1200 |
| Чипсет |
Aspeed AST2500 |
| Порты ввода-вывода |
|
| USB |
2 шт. USB3.0 на лицевой панели |
| COM |
1шт. DB-9 COM на лицевой панели |
| RJ-45 |
1 шт. GbE порт предназначенный для IPMI |
| Мониторинг системы |
|
| Чипсет |
Aspeed AST2500 |
| Температура |
Мониторинг температуры процессора, памяти и окружения системы |
| Вольтаж |
Мониторинг температуры процессора, памяти, чипсета и блоков питания. |
| LED |
Индикатор перегрева / Индикатор ошибки вентилятора и блоков питания. |
| Другое |
Поддержка Watchdog таймера |
| Управление сервером |
|
| Встроенный чипсет |
Aspeed AST2500 |
| Особенности AST2500 iKVM |
24-bit высокое качество сжатия видео/ Поддержка хранения через IP и удаленную флеш-платформу / USB 2.0 виртуальный hub |
| Особенности AST2500 IPMI |
IPMI 2.0 совместимый контроллер управления основной платой (BMC) / 10/100/1000 Mb/s MAC interface |
| БИОС |
|
| Brand / ROM size |
AMI / 32MB |
| Особенности |
Монитор оборудования / SMBIOS 3.0/PnP/Wake on LAN / Загрузка с USB устройств/PXE через LAN/Storage / Конфигурируемый пользователем FW PWM рабочий цикл / Перенаправление консоли / ACPI состояние сна S4,S5 / ACPI 6.1 |
| Операционная система |
|
| Поддерживаемые операционные системы |
В соответствии со списком поддерживаемых операционных систем. |
| Условия эксплуатации |
|
| Рабочая температура |
10° C ~ 35° C (50° F~ 95° F) |
| Температура хранения |
- 40° C ~ 70° C (-40° F ~ 158° F) |
| Влажность при хранении |
90%, без конденсации при 35° C |
| Комплектация |
|
| Шасси |
1 шт. FA100-B7118 Barebone |
| Руководство |
1 шт. Руководство по быстрой установке |
| Установочный диск |
1 шт. TYAN Device Driver CD |
Список поддерживаемых операционных систем:
Windows:
- Windows Server 2016 Standard x64 EN;
- Windows Server 2012 R2 Standard x64 EN.
Linux:
- RHEL 6.9 x64 EN;
- RHEL 7.3 x64 EN;
- RHEL 7.4 x64 EN;
- SLES 12 SP2 x64;
- Centos 7.3 x64 EN;
- Ubuntu Server 16.04 x64 EN;
- Ubuntu Server 17.04 x64 EN;
- Free BSD 11.1 x64;
- Free BSD 12.0 x64.
