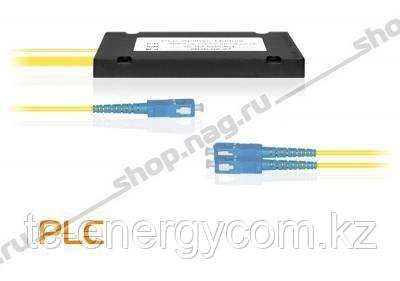

Применение новейших пленочных технологий в построении оптических устройств позволяет изготавливать малогабаритные изделия с отличными характеристиками. PLC оптические делители характеризуются широкой полосой рабочего диапазона, стабильными параметрами, высокой надежностью.
Внимание! Вы можете заказать планарные делители в бескорпусном исполнении с оконцовкой оптическими коннекторами SC/APC, SC/UPC или без неё.
Область применения:
Технические характеристики.
Неоконцованные делители:
Тип PLC делителя |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
Рабочий диапазон |
1260-1650nm |
||||||||||
Вносимые потери (dB) |
4 |
7.4 |
10.5 |
13.7 |
16.7 |
21 |
4.2 |
7.8 |
11 |
14.2 |
17.5 |
Воспроизводимость (dB)* |
0.4 |
0.6 |
0.8 |
1 |
1.2 |
1.8 |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
Направленность (dB) |
55 |
||||||||||
Возвратные потери (dB) |
55 |
||||||||||
Зависимость вносимых потерь от изменения поляризации |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss |
0.5 |
||||||||||
Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss |
0.5 |
||||||||||
Тип оптического волокна |
Corning SMF-28e |
||||||||||
Рабочая температура (С) |
-40~85 |
||||||||||
Температура хранения (С) |
-40~85 |
Оконцованные делители:
Тип PLC делителя |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Рабочий диапазон |
1260-1650nm |
|||||||||||
Вносимые потери (dB) |
4.1 |
7.7 |
11 |
14 |
16.7 |
21 |
4.3 |
8 |
11 |
14.5 |
17.5 |
|
Воспроизводимость (dB)* |
4.6 |
7.9 |
11 |
14.2 |
17.2 |
21.5 |
4.7 |
8.3 |
12 |
14.7 |
18 |
|
Направленность (dB) |
55 |
|||||||||||
Возвратные потери (dB) |
UPC(min) |
45 |
||||||||||
APC(min) |
50 | |||||||||||
Зависимость вносимых потерь от изменения поляризации |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
|
Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss |
0.5 |
|||||||||||
Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss |
0.5 |
|||||||||||
Тип оптического волокна |
Corning SMF-28e |
|||||||||||
Рабочая температура (С) |
-40~85 |
|||||||||||
Температура хранения (С) |
-40~85 |
* - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия.
Габаритные размеры:
|
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Бескорпусное исполнение |
(L) |
45 |
60 |
60 |
45 |
60 |
||||
(W) |
4 |
7 |
12 |
4 |
7 |
|||||
(H) |
4 |
4 |
4 |
4 |
4 |
|||||
Пластиковый корпус |
(L) |
110 |
120 |
141 |
110 |
120 |
||||
(W) |
80 |
80 |
115 |
80 |
80 |
|||||
(H) |
10 |
18 |
18 |
10 |
18 |
|||||
Стоечное исполнение |
19", 1U |
Планарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:2. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:2. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна.
В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.
Основные атрибуты | |
---|---|
Производитель | SNR |
Состояние | Новое |
Пользовательские характеристики | |
артикул | SNR-PLC-1x2-SC/UPC |
